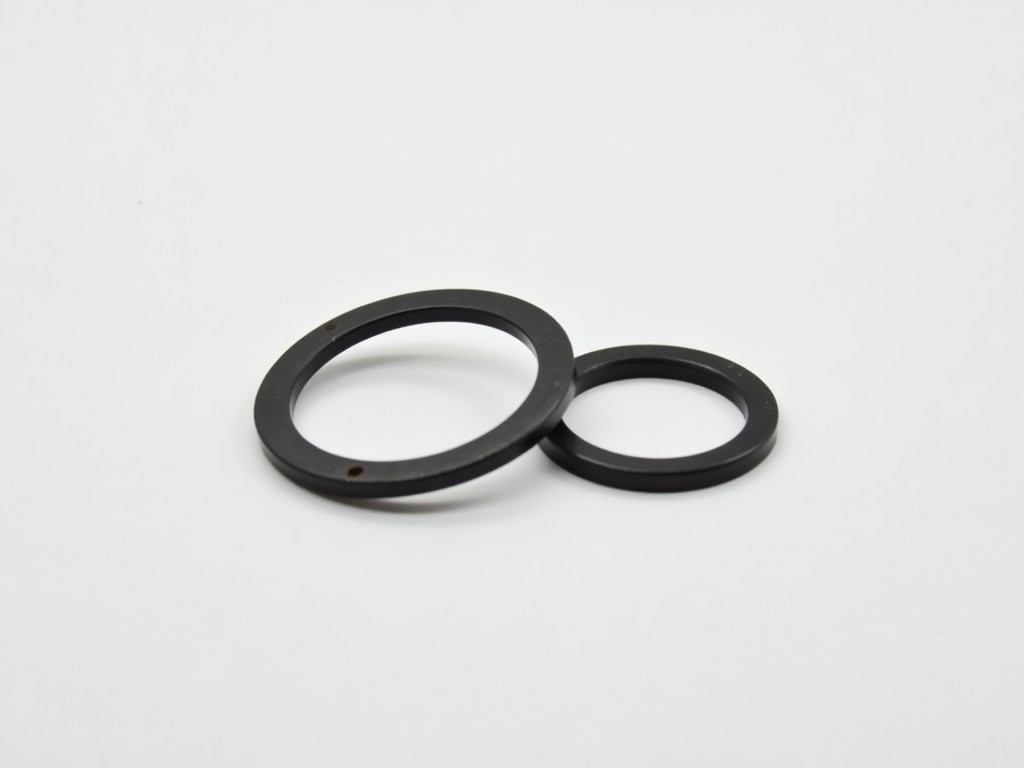

ผู้ผลิตขายส่งแหวนสปริงเบลล์วิลล์แบบกรวยสำหรับแบริ่ง

แหวนสปริงเบลล์วิลล์แบบกรวยเป็นองค์ประกอบที่ออกแบบมาเพื่อให้แรงโหลดตามแนวแกนที่คงที่แม้มีการเปลี่ยนแปลงของความสูงเล็กน้อย โครงสร้างกรวยช่วยให้สามารถรองรับการเปลี่ยนแปลงของภาระได้อย่างราบรื่นและลดการสูญเสียพลังงานจากการสั่นสะเทือน

หลักการทำงานของแหวนสปริงเบลล์วิลล์แบบกรวย

เมื่อถูกบีบอัดตามแนวแกน แหวนจะบิดตัวเป็นรูปกรวยทำให้เกิดแรงต้านทานที่เพิ่มขึ้นอย่างเชิงเส้นตามการเปลี่ยนแปลงของความสูง คุณสมบัตินี้ทำให้เหมาะกับการใช้เป็นตัวยึดที่ต้องการคงแรงดันไว้แม้มีการคลายตัวของเกลียวหรือการขยายตัวจากความร้อน

แรงโหลดที่เกิดขึ้นขึ้นกับความหนา เส้นผ่านศูนย์กลางภายในและภายนอก รวมถึงมุมความลาดเอียงของกรวย โดยสามารถคำนวณได้จากสูตรทฤษฎีแผ่นสปริงแบบโค้ง ซึ่งช่วยให้นักออกแบบสามารถกำหนดค่าคงที่ของสปริงได้ล่วงหน้า

คุณสมบัติทางเทคนิคที่สำคัญ

ค่าคงที่ของสปริง (spring rate) ขึ้นกับอัตราส่วนความหนาต่อความสูงและมอดุลัสยืดหยุ่นของวัสดุ สำหรับแหวนเหล็กคาร์บอนทั่วไป ค่าคงที่มักอยู่ในช่วง 10‑200 N/mm ขึ้นกับขนาดที่เลือกใช้

ความเครียดสูงสุดที่อนุญาตขึ้นกับขีดจำกัดการยืดตัวของวัสดุ โดยทั่วไปจะถูกจำกัดไว้ที่ประมาณ 80 % ของค่าความเครียดการยืดตัวเพื่อให้มีอายุการใช้งานยาวนานภายใต้การโหลดซ้ำ

• ช่วงความสูงรวม: 5 mm ถึง 50 mm
• ความหนาแผ่น: 0.3 mm ถึง 4 mm
• เส้นผ่านศูนย์กลางภายใน: 6 mm ถึง 100 mm
• เส้นผ่านศูนย์กลางภายนอก: 12 mm ถึง 150 mm
• มุมความลาดเอียงของกรวย: 10° ถึง 30°

ตัวเลือกวัสดุ

วัสดุที่ใช้ผลิตแหวนสปริงเบลล์วิลล์จะส่งผลโดยตรงต่อความต้านทานการกัดกร่อน ความทนทานต่ออุณหภูมิ และค่าคงที่ของสปริง ผู้ผลิตมักจะมีตัวเลือกหลายเกรดเพื่อให้เหมาะกับสภาพแวดล้อมการทำงานที่แตกต่างกัน

• เหล็กคาร์บอนเกรด SAE 1070‑1090 – ความแข็งแรงสูง ราคาเหมาะสม ใช้ในสภาพแวดล้อมแห้ง
• สแตนเลสเกรด AISI 302 – ทนต่อการกัดกร่อนในสภาวะความชื้นปานกลาง
• สแตนเลสเกรด AISI 316 – ทนต่อสารเคมีและสภาพแวดล้อมทางทะเล
• เหล็กผสมโครเมียม-วาเนเดียม – ความทนทานต่อความเหนื่อยล้าสูง เหมาะกับการโหลดซ้ำ
• อินคอนเนล X‑750 – ทนต่ออุณหภูมิสูงถึง 400 °C

การประยุกต์ใช้ในอุตสาหกรรม

ในระบบเกลียวบอลต์ แหวนสปริงเบลล์วิลล์ช่วยคงแรงดันก่อนโหลด (preload) ไม่ให้ลดลงจากการสั่นสะเทือนหรือการคลายตัวของเกลียว ซึ่งเป็นสิ่งสำคัญในเครื่องจักรกลหนักที่ต้องการความแม่นยำของตำแหน่งคงที่เป็นเวลานาน

ในระบบกันสะเทือนของเครื่องจักร CNC แหวนเหล่านี้ทำหน้าที่เป็นตัวดูดซับแรงกระแทกในแนวแกน ลดการส่งผ่านการสั่นสะเทือนไปยังส่วนประกอบที่ละเอียดอ่อน เช่น สปินเดิลหรือโต๊ะทำงาน

ในอุตสาหกรรมพลังงาน แหวนสปริงเบลล์วิลล์ใช้ในฝาปิดฟลานจ์ของท่อความดันสูง เพื่อให้แรงบิดที่สม่ำเสมอแม้มีการขยายตัวจากความร้อน ทำให้ลดความเสี่ยงของการรั่วซึมในระยะยาว

การควบคุมคุณภาพ

ขั้นตอนการตรวจสอบเริ่มจากการตรวจสอบมิติโดยใช้เครื่องวัดเชิงแสงเพื่อยืนยันความสูง เส้นผ่านศูนย์กลาง และมุมความลาดเอียงให้อยู่ในความคลาดเคลื่อนที่กำหนด (ปกติ ±0.02 mm สำหรับมิติสำคัญ)

การทดสอบแรงโหลดทำโดยเครื่องทดสอบสากล (universal testing machine) โดยวัดแรงที่ความบิดเบือนหลายระดับ (เช่น 10 % 30 % 50 % ของความสูงรวม) เพื่อสร้างกราฟแรง‑การเบี่ยงเบนและตรวจสอบความเชิงเส้นของค่าคงที่สปริง

การตรวจสอบพื้นผิวทำด้วยกล้องจุลทรรศน์เพื่อหาตำหนิรอยร้าวหรือรอยบากที่อาจเป็นจุดเริ่มต้นของความเหนื่อยล้า ผลิตภัณฑ์ที่ผ่านการตรวจสอบจะถูกจัดเก็บในบรรจุภัณฑ์ที่ป้องกันความชื้นก่อนจัดส่ง

ตัวเลือกการปรับแต่ง

ผู้ผลิตสามารถปรับเปลี่ยนพารามิเตอร์หลายประการตามความต้องการของโครงการโดยไม่ต้องเปลี่ยนกระบวนการผลิตหลัก ซึ่งช่วยให้ลดเวลาในการพัฒนาและต้นทุนเครื่องมือ

• เส้นผ่านศูนย์กลางภายในและภายนอกตามข้อกำหนดของลูกค้า
• ความหนาแผ่นที่สามารถเลือกได้ในช่วง 0.2‑5 mm
• มุมความลาดเอียงของกรวยปรับได้ตามแรงโหลดเป้าหมาย
• การเคลือบผิว เช่น ฟอสเฟต เคลือบซิงค์ หรือเคลือบเทฟลอนเพื่อเพิ่มความต้านทานการกัดกร่อน
• การทำความร้อนอบอุ่น (stress relieving) หรือการชุบแข็งตามเกรดวัสดุ

บรรจุภัณฑ์และการจัดส่ง

แหวนสปริงเบลล์วิลล์บรรจุในถุงพลาสติกกันความชื้นแล้ววางในกล่องลูกฟูกชั้นเดียวหรือสองชั้นตามปริมาณสั่งซื้อ กล่องแต่ละใบมีการระบุหมายเลขล็อตและวันที่ผลิตเพื่อความสามารถในการตรวจสอบย้อนกลับ

สำหรับการส่งออกไปยังประเทศที่มีข้อกำหนดเรื่องการป้องกันการกัดกร่อนเพิ่มเติม สามารถขอใช้ถุงซิลิกาเจลหรือการเคลือบป้องกันสนิมชั่วคราวได้ตามคำขอของลูกค้า
