ภาพรวมผลิตภัณฑ์

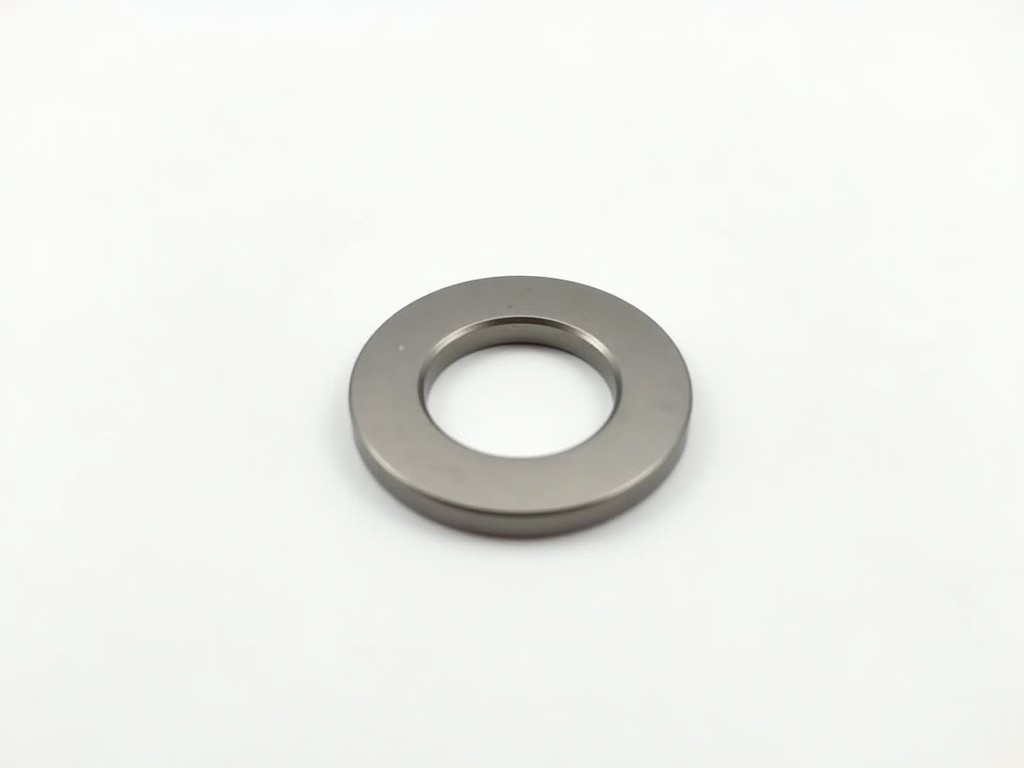

วอชเชอร์สปริงแบน (flat spring washer) เป็นแผ่นโลหะรูปวงกลมที่มีหน้าตัดเป็นรูปทรงโค้งเล็กน้อย ทำให้เมื่อประกอบกับบอทและน็อตจะสร้างแรงดันกลับ (pre‑load) คงที่ ช่วยป้องกันการคลายตัวจากการสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ
ผลิตภัณฑ์นี้ออกแบบมาให้รองรับแรงดันตามมาตรฐาน ASME B18.21.1 และสามารถผลิตในขนาดที่ระบุในคีย์เวิร์ด ได้แก่ 5/16 นิ้ว, 5/8 นิ้ว, 6 นิ้ว, 7/16 นิ้ว และ 8 มม โดยแต่ละขนาดมีความหนาและค่าความแข็งที่เหมาะสมกับการใช้งานเฉพาะ
ข้อกำหนดทางเทคนิค
| ขนาด (Nominal) | เส้นผ่านศูนย์กลางภายใน (ID) (mm) | เส้นผ่านศูนย์กลางภายนอก (OD) (mm) | ความหนา (t) (mm) | ความแข็ง HRC (ทั่วไป) |
|---|---|---|---|---|
| 5/16 นิ้ว | 8.2 | 14.8 | 1.2 | 38‑42 |
| 5/8 นิ้ว | 15.9 | 24.5 | 1.5 | 38‑42 |
| 6 นิ้ว | 152.4 | 165.0 | 2.0 | 38‑42 |
| 7/16 นิ้ว | 11.1 | 18.0 | 1.3 | 38‑42 |
| 8 มม | 8.2 | 14.8 | 1.2 | 38‑42 |
ค่าที่แสดงเป็นค่ามาตรฐานสำหรับวัสดุเหล็กสปริง (spring steel) หากต้องการความหนาหรือความแข็งที่แตกต่างสามารถปรับแต่งได้ตามแบบร่างของลูกค้า
วัสดุและการเคลือบ
วัสดุหลักที่ใช้ผลิตวอชเชอร์สปริงแบนได้แก่
- เหล็กสปริงคาร์บอน (Spring steel) เช่น SAE 1070‑1090 ให้ความยืดหยุ่นสูงและทนต่อการเหนื่อยล้า
- เหล็กกล้าไร้สนิม (Stainless steel) เกรด AISI 302 หรือ 304 สำหรับสภาพแวดล้อมที่มีความชื้นหรือสารเคมีกัดกร่อนต่ำ
- เหล็กผสมโครเมียม‑วานาดิ움 (Cr‑V) เพื่อเพิ่มความแข็งแรงและความต้านทานการผ่อนคลายแรงดัน
การเคลือบผิวที่พบบ่อยเพื่อเพิ่มการป้องกันการกัดกร่อนและลดแรงเสียดทาน ได้แก่
- เคลือบสังกะสีไฟฟ้า (Electro‑zinc) ความหนา 5‑8 µm ให้การป้องกันพื้นฐานในสภาพแวดล้อมทั่วไป
- เคลือบฟอสเฟตแมงกานีส (Manganese phosphate) พร้อมน้ำมันหล่อลื่น ใช้ในงานที่ต้องการแรงเสียดทานต่ำ
- เคลือบซิงค์‑นิกเกิล (Zn‑Ni) ความหนา 8‑12 µm ให้การทนต่อสภาพแวดล้อมเคมีที่รุนแรงกว่า
- ไม่เคลือบ (Plain) สำหรับงานที่ต้องการความสะอาดสูงและจะทำการหล่อลื่นภายหลัง
การเลือกวัสดุและการเคลือบควรพิจารณาจากปัจจัยด้านอุณหภูมิการทำงาน ความถี่ของการสั่นสะเทือน และมาตรฐานความสะอาดของอุตสาหกรรม (เช่น automotive, aerospace, หรือเครื่องจักรหนัก)
การประยุกต์ใช้ในอุตสาหกรรม
วอชเชอร์สปริงแบนถูกเลือกใช้เมื่อต้องการรักษาแรงดันก่อนโหลดให้คงที่แม้ภายใต้การสั่นสะเทือนต่อเนื่อง หรือการเปลี่ยนแปลงของความยาวของบอทจากความร้อน
- การประกอบเครื่องยนต์และระบบส่งกำลัง – ใช้เพื่อป้องกันการคลายตัวของน็อตที่เชื่อมต่อกับเพลาขับและฝาสูบ ซึ่งการสั่นสะเทือนสูงสามารถทำให้แรงดันลดลงได้อย่างรวดเร็ว
- โครงสร้างเหล็กและงานก่อสร้างหนัก – ในการเชื่อมต่อแผ่นเหล็กขนาดใหญ่ วอชเชอร์สปริงแบนช่วยกระจายแรงและลดความเสี่ยงจากการยืดตัวของโครงสร้างเนื่องจากการเปลี่ยนแปลงอุณหภูมิรายวัน
- อุปกรณ์การเกษตรและเครื่องจักรฟาร์ม – ทนต่อฝุ่น ดิน และความชื้น ขณะที่ยังคงให้แรงดันที่จำเป็นสำหรับการยึดเกาะของใบมีดและโรเตอร์
- อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์อุตสาหกรรม – ในตู้ควบคุมและแร็คเซิร์ฟเวอร์ วอชเชอร์สปริงแบนช่วยให้การยึดสกรูไม่หลวมจากการสั่นสะเทือนของพัดลมและฮาร์ดดิสก์
แต่ละขนาดที่ระบุในคีย์เวิร์ดเหมาะกับช่วงแรงดันและขนาดบอทที่แตกต่างกัน ทำให้วิศวกรสามารถเลือกใช้ได้โดยไม่ต้องออกแบบชิ้นส่วนพิเศษ
การควบคุมคุณภาพและการทดสอบ
เพื่อให้มั่นใจว่าวอชเชอร์สปริงแบนทุกชิ้นตรงตามข้อกำหนดทางเทคนิค เราดำเนินการตรวจสอบตามขั้นตอนดังต่อไปนี้
- ตรวจสอบขนาดด้วยเครื่องวัดแบบออพติคอลหรือเซนเซอร์เลเซอร์ ความคลาดเคลื่อนที่ยอมรับได้ ±0.05 mm สำหรับเส้นผ่านศูนย์กลางและ ±0.02 mm สำหรับความหนา
- วัดความแข็ง HRC ด้วยเครื่องทดสอบ Rockwell เพื่อยืนยันว่าอยู่ในช่วงที่กำหนด (38‑42 HRC สำหรับเหล็กสปริงมาตรฐาน)
- ตรวจสอบผิวหน้าด้วยการมองเห็นและการวัดความหยาบ (Ra) เพื่อให้แน่ใจว่าไม่มีรอยขีดข่วนหรือสิ่งเจือปนที่อาจทำให้เกิดการกัดกร่อนเร็ว
- ทำการทดสอบแรงดันกลับ (load‑deflection) บนเครื่องทดสอบสปริงเพื่อตรวจสอบว่าค่าคงที่ของสปริง (spring rate) ตรงกับค่าที่คำนวณจากรูปทรงและวัสดุ
- สำหรับผลิตภัณฑ์ที่มีการเคลือบ เราทำการทดสอบการกัดกร่อนแบบหมอกเกลือ (salt spray) ตามมาตรฐาน ASTM B117 เป็นเวลา 96‑500 ชั่วโมงขึ้นอยู่กับประเภทการเคลือบ
เอกสารรับรองการตรวจสอบ (Inspection Report) จะถูกส่งพร้อมกับการจัดส่งทุก lot เพื่อให้ลูกค้าสามารถตรวจสอบย้อนกลับได้ง่าย
การปรับแต่งตามความต้องการ
เรายินดีรับผลิตตามแบบร่างหรือข้อกำหนดพิเศษของลูกค้า ซึ่งสามารถปรับแต่งได้ในด้านต่อไปนี้
- ขนาดเส้นผ่านศูนย์กลางภายในและภายนอก รวมถึงความหนา ตามแบบวาด 2D หรือ 3D
- เลือกวัสดุ เช่น เหล็กสปริงคาร์บอนระดับสูง สแตนเลสเกรด 316 หรือโลหะผสมพิเศษ
- ประเภทและความหนาของการเคลือบ ตามมาตรฐานที่ลูกค้าระบุ (เช่น Zn‑Ni, Dacromet, หรือ PTFE)
- บรรจุภัณฑ์ เช่น ถุงพลาสติกกันความชื้น กล่องกระดาษลูกฟูก หรือพาเลทตามมาตรฐานการส่งออก
- การทำเครื่องหมายเลขล็อตหรือบาร์โค้ด เพื่อการติดตามสินค้า
เพื่อให้ได้ราคาและระยะเวลาการผลิตที่แม่นยำ ลูกค้าควรส่งแบบร่าง พร้อมระบุปริมาณขั้นต่ำ (MOQ) และเงื่อนไขการส่งมอบ
คำถามที่พบบ่อย
ตอบ: ได้ เราสามารถผลิตขนาดพิเศษตามแบบร่างของลูกค้า โดยต้องให้ข้อมูล ID, OD และความหนาที่ชัดเจน
ตอบ: แบบร่างหรือข้อกำหนดขนาด วัสดุที่ต้องการ ประเภทการเคลือบ ปริมาณที่ต้องการ และเงื่อนไขการส่งมอบ (เช่น FOB, CIF)
ตอบ: สแตนเลสเกรด 316 หรือการเคลือบ Zn‑Ni ความหนาไม่น้อยกว่า 10 µm จะให้การป้องกันการกัดกร่อนที่ดีเยี่ยม
ตอบ: สำหรับคำสั่งซื้อมาตรฐาน ระยะเวลาประมาณ 2‑3 สัปดาห์หลังจากยืนยันแบบร่างและได้รับมัดจำ สำหรับงานพิเศษอาจใช้เวลามากขึ้นตามความซับซ้อนของแบบ
ตอบ: เราใช้ถุงพลาสติกกันความชื้นพร้อมกล่องกระดาษลูกฟูกที่มีการรองรับด้วยฟองน้ำ PE และสามารถจัดส่งบนพาเลทมาตรฐานได้ตามคำขอ
ติดต่อสอบถาม
หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับวอชเชอร์สปริงแบนขนาด 5/16, 5/8, 6 นิ้ว, 7/16, 8มม หรือต้องการขอใบเสนอราคาตามแบบร่างของท่าน กรุณากรอกแบบฟอร์มด้านล่างหรือส่งอีเมลถึงเรา
