ผู้ผลิตแหวนสปริงจานกรวยที่ปรับแต่งได้

ภาพรวมผลิตภัณฑ์

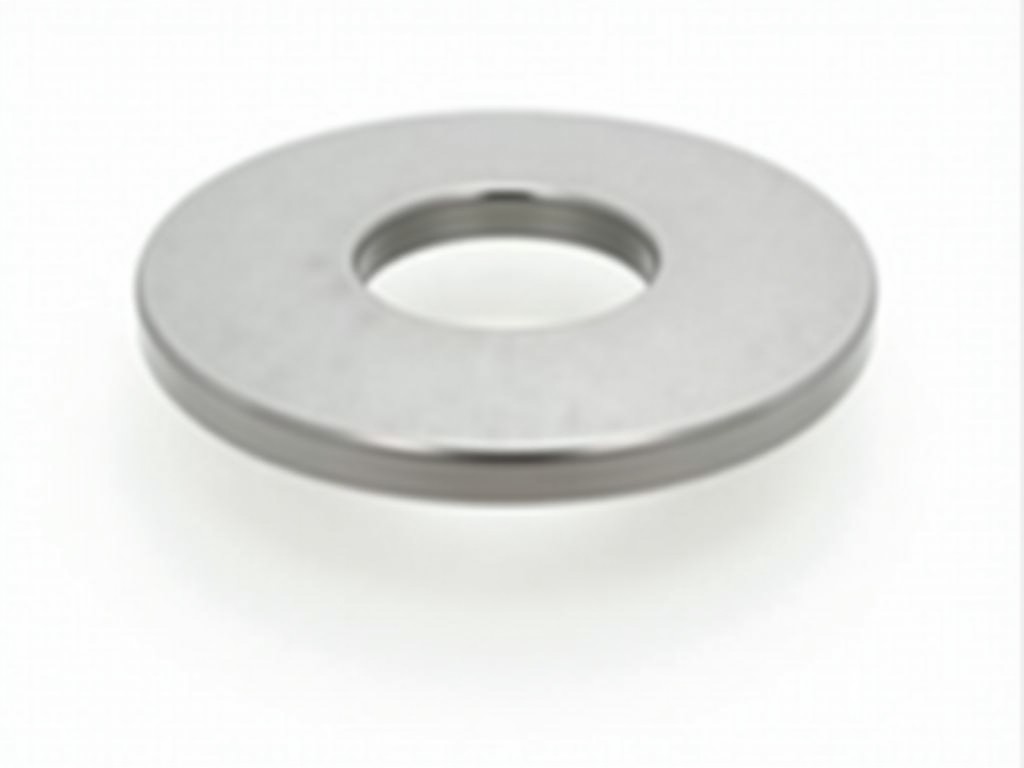

แหวนสปริงจานกรวย (conical disc washer) เป็นชิ้นส่วนที่มีรูปทรงจานเรียงซ้อนกันในลักษณะกรวย ทำให้สามารถรับแรงตามแนวแกนได้ในขณะที่ยังคงความยืดหยุ่นสูง โครงสร้างนี้ช่วยให้สามารถรักษาค่าพรีโหลดของการเชื่อมต่อเกลียวได้อย่างสม่ำเสมอแม้มีการเปลี่ยนแปลงอุณหภูมิหรือการตั้งตัวของชิ้นงาน

การออกแบบให้เป็นรูปกรวยทำให้อัตราคงที่ของสปริง (spring rate) เปลี่ยนแปลงไปตามการบีบอัด ซึ่งต่างจากสปริงแผ่นเรียบที่มีค่าคงที่คงที่ คุณสมบัตินี้ช่วยลดความเสี่ยงจากการคลายตัวของเกลียวในสภาวะที่มีการสั่นสะเทือนหรือการโหลดแบบไดนามิก

หลักการออกแบบและการทำงาน

เมื่อแรงภายนอกกระทำลงบนแหวนสปริงจานกรวย ชั้นจานจะบีบตัวและถ่ายโหลดไปยังชั้นถัดไป ทำให้เกิดการสะสมของความยืดหยุ่นทั้งหมด ค่าคงที่ของสปริงสามารถคำนวณได้จากผลรวมของค่าคงที่ของแต่ละชั้น โดยคำนึงถึงมุมกรวย ความหนา และเส้นผ่านศูนย์กลางภายนอก-ภายใน

การเลือกจำนวนชั้นและมุมกรวยจะกำหนดช่วงการทำงานและความสามารถในการรองรับโหลดสูงสุด นักออกแบบมักปรับแต่งพารามิเตอร์เหล่านี้ให้เหมาะสมกับค่าพรีโหลดเป้าหมายและระยะยุบตัวที่อนุญาต

ตัวเลือกวัสดุ

• สแตนเลส 304 – ความต้านทานการกัดกร่อนทั่วไป เหมาะสำหรับสภาพแวดล้อมที่ไม่มีสารเคมีรุนแรง
• สแตนเลส 316 – เพิ่มโมลิบดีนัม ทนต่อคลอไรด์และสภาพแวดล้อมทางทะเล
• เหล็กคาร์บอน – ความแข็งแรงสูง ต้องเคลือบป้องกันสนิมเมื่อใช้ในสภาพแวดล้อมที่มีความชื้น
• เหล็กผสมอัลลอย – ความทนทานต่อการล้าและแรงดึงสูง ใช้ในงานที่ต้องการอายุการใช้งานยาวนาน
• อินโคเนล – ทนต่ออุณหภูมิสูงและสภาพแวดล้อมที่เป็นกรด เหมาะสำหรับงานพลังงานและเคมี
• ไทเทเนียม – น้ำหนักเบา ความแข็งแรงต่อน้ำหนักสูง ใช้ในอวกาศและการแพทย์

การปรับแต่งตามความต้องการ

ผู้ผลิตสามารถปรับเปลี่ยนเส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางภายใน ความหนาของแต่ละชั้น จำนวนชั้น และมุมกรวยได้ตามแบบแผนที่ลูกค้าส่งมา การเปลี่ยนแปลงแต่ละตัวแปรจะส่งผลโดยตรงต่อค่าคงที่ของสปริงและช่วงการยุบตัวที่ใช้งานได้

นอกจากมิติทางเรขาคณิตแล้ว ยังสามารถเลือกการประมวลผลผิว เช่น การชุบซิงค์ การพ่นเซรามิก หรือการขัดเงา เพื่อเพิ่มความต้านทานการกัดกร่อนหรือลดแรงเสียดทานในการประกอบ

การใช้งานในอุตสาหกรรม

• การเชื่อมต่อเกลียวในเครื่องจักรหนัก – แหวนสปริงจานกรวยช่วยคงพรีโหลดของบอลท์แม้มีการสั่นสะเทือนจากการทำงาน ลดความจำเป็นในการตรวจสอบและขันซ้ำบ่อยครั้ง
• วาล์วและฝาปิดในระบบไฮดรอลิก – ความสามารถในการรองรับการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วทำให้แรงปิดผนึกคงที่ ป้องกันการรั่วซึม
• ระบบกันสะเทือนในรถไฟและรถบรรทุก – โครงสร้างกรวยให้ค่าคงที่ที่เปลี่ยนแปลงตามการยุบตัว ช่วยดูดซับพลังงานกระแทกได้อย่างมีประสิทธิภาพ
• การประกอบแผงวงจรไฟฟ้ากำลัง – แรงสัมผัสที่สม่ำเสมอจากแหวนสปริงช่วยให้การเชื่อมต่อไฟฟ้ามีความต้านทานต่ำและเสถียร

การควบคุมคุณภาพและการทดสอบ

กระบวนการผลิตเริ่มต้นด้วยการตรวจสอบใบรับรองวัตถุดิบเพื่อยืนยันองค์ประกอบทางเคมีและคุณสมบัติเชิงกล ตามมาด้วยการวัดขนาดด้วยเครื่องมือวัดเชิงแสงหรือระบบซีเอ็นซีเพื่อให้แน่ใจว่าความคลาดเคลื่อนอยู่ในช่วงที่กำหนด

หลังจากการขึ้นรูปจะมีการทดสอบโหลดแบบแรงดันเพื่อสร้างกราฟโหลด-การยุบตัวและตรวจสอบว่าค่าคงที่ของสปริงตรงตามข้อมูลที่ออกแบบ การตรวจสอบผิวด้วยเครื่องวัดความหยาบ (Ra) ยังดำเนินการเพื่อควบคุมการเสียดสีในขณะประกอบ

ข้อมูลทางเทคนิค (ค่าทั่วไป)

คำถามที่พบบ่อย

สามารถปรับขนาดตามแบบรูปที่ให้มาได้หรือไม่?

ได้ เราต้องการไฟล์ CAD หรือภาพวาดที่แสดงขนาดภายนอก ภายใน ความหนา และจำนวนชั้นที่ต้องการ หลังจากนั้นทีมวิศวะจะตรวจสอบความเป็นไปได้และส่งกลับแบบจำลองเพื่อยืนยันก่อนผลิต

ต้องใช้ข้อมูลอะไรบ้างในการขอใบเสนอราคา?

ควรแจ้งวัสดุที่ต้องการ ขนาดหลัก (OD, ID, ความหนา) จำนวนชั้น ผิวเคลือบหรือการชุบที่ต้องการ ปริมาณสั่งซื้อขั้นต่ำ และเงื่อนไขการส่งมอบ หากไม่แน่ใจสามารถให้ข้อมูลการทำงาน (โหลด อุณหภูมิ ความถี่) เพื่อให้เราแนะนำสเปคที่เหมาะสมได้

วิธีการตรวจสอบคุณภาพก่อนจัดส่งคืออะไร?

เราทำการตรวจสอบขนาดด้วยเครื่องวัดเชิงแสง การทดสอบโหลดเพื่อยืนยันค่าคงที่ของสปริง และการตรวจสอบผิวด้วยเครื่องวัดความหยาบ ถ้าลูกค้าต้องการเอกสารรับรองสามารถออกใบตรวจสอบตามมาตรฐาน ISO 9001 หรือตามที่ตกลงกันได้
