โรงงานผลิตแหวนฉนวนล็อกอัตโนมัติแบบกำหนดเอง

ภาพรวมผลิตภัณฑ์

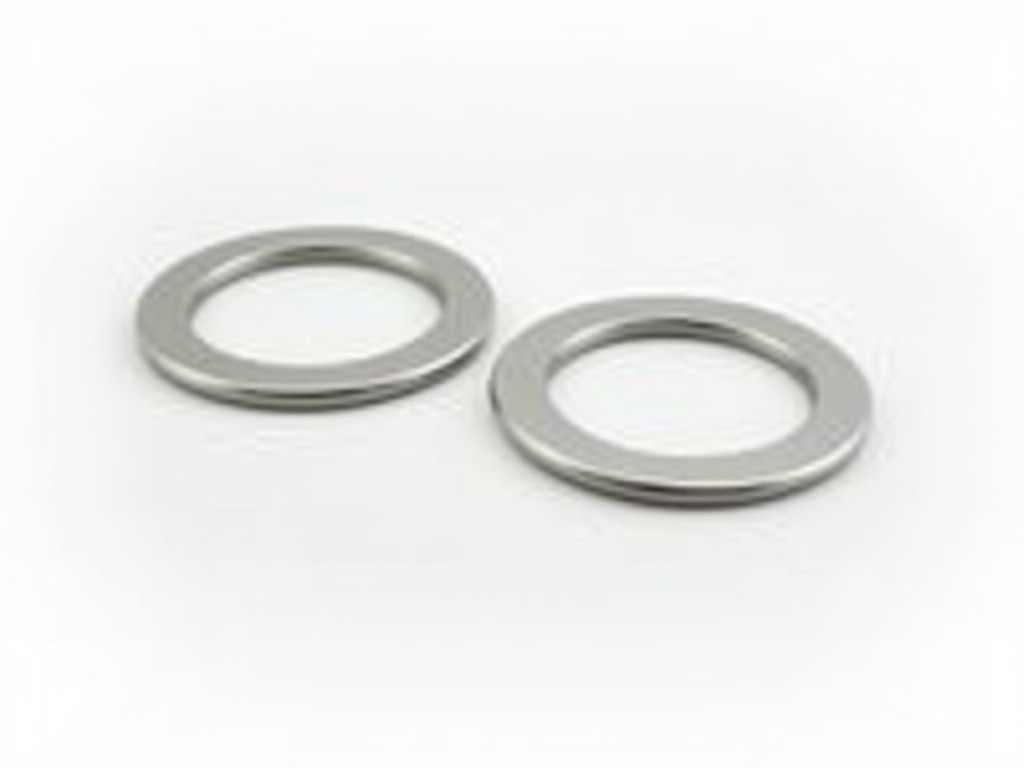

แหวนฉนวนล็อกอัตโนมัติใช้เป็นชิ้นส่วนเชื่อมต่อระหว่างฉนวนความร้อนและโครงสร้างโลหะ โดยมีกลไกล็อกที่ทำงานเมื่อมีแรงดันตามแนวแกน ป้องกันการคลายตัวเนื่องจากการสั่นสะเทือนหรือการเปลี่ยนแปลงอุณหภูมิ

การออกแบบให้สามารถติดตั้งได้โดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาการประกอบและลดความเสี่ยงของการติดตั้งผิดพลาดในสายการผลิตที่มีปริมาณสูง

ตัวเลือกวัสดุ

วัสดุหลักที่ใช้ผลิตแหวนฉนวน ได้แก่ สแตนเลสเกรด 304 หรือ 316 เพื่อความต้านทานการกัดกร่อนในสภาพแวดล้อมที่มีความชื้นหรือสารเคมี สำหรับงานที่ต้องการน้ำหนักเบา สามารถเลือกใช้อลูมิเนียมอัลลอยด์ 6061 ที่มีกำลังดึงประมาณ 310 MPa

พื้นผิวสามารถเคลือบด้วยซิลิโคนหรือ PTFE เพื่อเพิ่มค่าความต้านทานไฟฟ้าและลดการเสียดสีระหว่างการประกอบ แต่ละเคลือบมีความหนาที่สามารถควบคุมได้ในช่วง 10–25 µm ขึ้นกับข้อกำหนดของลูกค้า

คุณสมบัติการออกแบบ

กลไกล็อกอัตโนมัติประกอบด้วยแผ่นสปริงบางที่ออกแบบให้มีค่าความแข็งแรงแบบคงที่ประมาณ 1.2 kN/mm เมื่อถูกกดลงตามแนวแกน แรงนี้เพียงพอที่จะรักษาแรงประกอบให้คงที่แม้มีการสั่นสะเทือนความถี่สูงถึง 150 Hz

ความหนาของแหวนสามารถปรับได้ในช่วง 2–6 mm โดยไม่เปลี่ยนแปลงเส้นผ่านศูนย์กลางภายนอก ทำให้สามารถใช้ร่วมกับท่อฉนวนที่มีมาตรฐานต่างๆ ได้โดยไม่ต้องเปลี่ยนแปลงการออกแบบโครงสร้างหลัก

ช่วงอุณหภูมิการทำงานขึ้นกับวัสดุฐาน: สแตนเลสสามารถทนต่ออุณหภูมิสูงสุด 400 °C โดยไม่สูญเสียแรงล็อก ในขณะที่อลูมิเนียมเหมาะสำหรับงานที่อุณหภูมิต่ำกว่า 200 °C

การใช้งานในอุตสาหกรรม

ในอุตสาหกรรมพลังงานไฟฟ้า แหวนฉนวนล็อกใช้ยึดฉนวนเซรามิกบนบัสบาร์แรงสูง ป้องกันการเคลื่อนที่ของฉนวนเมื่อเกิดแรงดันไฟฟ้าชั่วขณะหรือแรงเคลื่อนจากความร้อน

สำหรับระบบทำความเย็นอุตสาหกรรม ชิ้นส่วนนี้ช่วยให้ฉนวนโฟมยึดติดกับท่อโลหะได้อย่างมั่นคง ลดการเกิดช่องว่างที่อาจทำให้เกิดการควบแน่นและการกัดกร่อนภายใน

ในงานต่อเรือและแพลตฟอร์มนอกชายฝั่ง การเลือกใช้วัสดุสแตนเลส 316 พร้อมเคลือบ PTFE ช่วยทนต่อสภาพแวดล้อมที่มีคลอไรด์สูงและลดการสะสมของเกลือบนพื้นผิว

การควบคุมคุณภาพ

กระบวนการตรวจสอบเริ่มต้นด้วยการตรวจวัดมิติโดยใช้เครื่องวัดพิกัดสามแกน ความคลาดเคลื่อนที่ยอมรับได้คือ ±0.02 mm สำหรับเส้นผ่านศูนย์กลางภายนอกและ ±0.01 mm สำหรับความหนา

แรงล็อกถูกทดสอบด้วยเครื่องวัดแรงแบบไดนามิก ภายใต้โหลดแบบคงที่ 500 N เป็นเวลา 30 วินาที การเปลี่ยนแปลงของแรงล็อกไม่ควรเกิน 5 % จากค่าที่ตั้งไว้

สำหรับชุดที่มีการเคลือบผิว จะทำการทดสอบการยึดเกาะโดยใช้เครื่องวัดแรงลอกตามมาตรฐานการทดสอบการยึดเกาะระหว่างประเทศ ค่าการยึดเกาะที่ยอมรับได้คือ ≥1.5 MPa

การปรับแต่งตามความต้องการ

ลูกค้าสามารถระบุเส้นผ่านศูนย์กลางภายในและภายนอก ความหนา และประเภทของสปริงล็อกได้ตามแบบร่างออกแบบด้วยคอมพิวเตอร์ที่ให้มา ทางโรงงานจะทำการจำลองการรับแรงด้วยซอฟต์แวร์วิเคราะห์องค์ประกอบจำกัด เพื่อยืนยันว่าผลิตภัณฑ์ตรงตามข้อกำหนดการรับน้ำหนัก

การเลือกวัสดุและการเคลือบผิวสามารถปรับเปลี่ยนได้ตามข้อกำหนดด้านอุณหภูมิ ความต้านทานสารเคมี หรือการนำไฟฟ้า ตัวอย่างเช่น สำหรับงานที่ต้องการค่าความต้านทานไฟฟ้าสูง สามารถเลือกใช้วัสดุไทเทเนียมผสมพร้อมเคลือบเซรามิก

เอกสารการรับรอง เช่น รายงานการทดสอบวัสดุและใบรับรองการตรวจสอบมิติ สามารถจัดเตรียมให้พร้อมกับการจัดส่งสินค้า

ข้อมูลทางเทคนิคทั่วไป

คำถามที่พบบ่อย

• สามารถปรับขนาดเส้นผ่านศูนย์กลางภายในได้หรือไม่? ได้ สามารถกำหนดขนาดภายในตามแบบร่างที่ลูกค้าให้มา โดยมีช่วงที่สามารถทำได้ตั้งแต่ 4 mm ถึง 45 mm ขึ้นกับความหนาและวัสดุ
• ต้องใช้ข้อมูลใดบ้างก่อนขอใบเสนอราคา? ต้องการแบบร่าง 2D หรือ 3D ระบุวัสดุที่ต้องการ ความหนา ช่วงอุณหภูมิการทำงาน และปริมาณที่ต้องการผลิต
• วัสดุที่มีให้เลือกมีอะไรบ้าง? สแตนเลส 304, 316, อลูมิเนียม 6061, ไทเทเนียมเกรด 2 และโลหะผสมพิเศษตามคำขอ
• การตรวจสอบคุณภาพทำอย่างไรบ้าง? ทำการตรวจมิติด้วยเครื่องวัดพิกัดสามแกน ทดสอบแรงล็อกแบบไดนามิก และตรวจสอบการยึดเกาะของเคลือบผิวตามมาตรฐานการทดสอบการยึดเกาะระหว่างประเทศ
• บรรจุภัณฑ์มีแบบใดบ้าง? บรรจุในกล่องกระดาษลูกฟูกพร้อมฟองกันกระแทก สำหรับการส่งออกสามารถใช้ไม้พาเลทและมาตรฐานการบำบัดไม้สำหรับการส่งออกระหว่างประเทศ
• ระยะเวลาการผลิตปกติคือเท่าไร? สำหรับคำสั่งซื้อมาตรฐาน 500–2000 ชิ้น ระยะเวลาอยู่ที่ 3–4 สัปดาห์หลังจากยืนยันแบบและรับมัดจำ

ติดต่อเรา

หากต้องการขอใบเสนอราคาหรือปรึกษาเกี่ยวกับการออกแบบแหวนฉนวนล็อกอัตโนมัติที่ตรงกับข้อกำหนดของโครงการ คุณสามารถส่งข้อมูลมาได้ที่แบบฟอร์มติดต่อด้านล่าง
