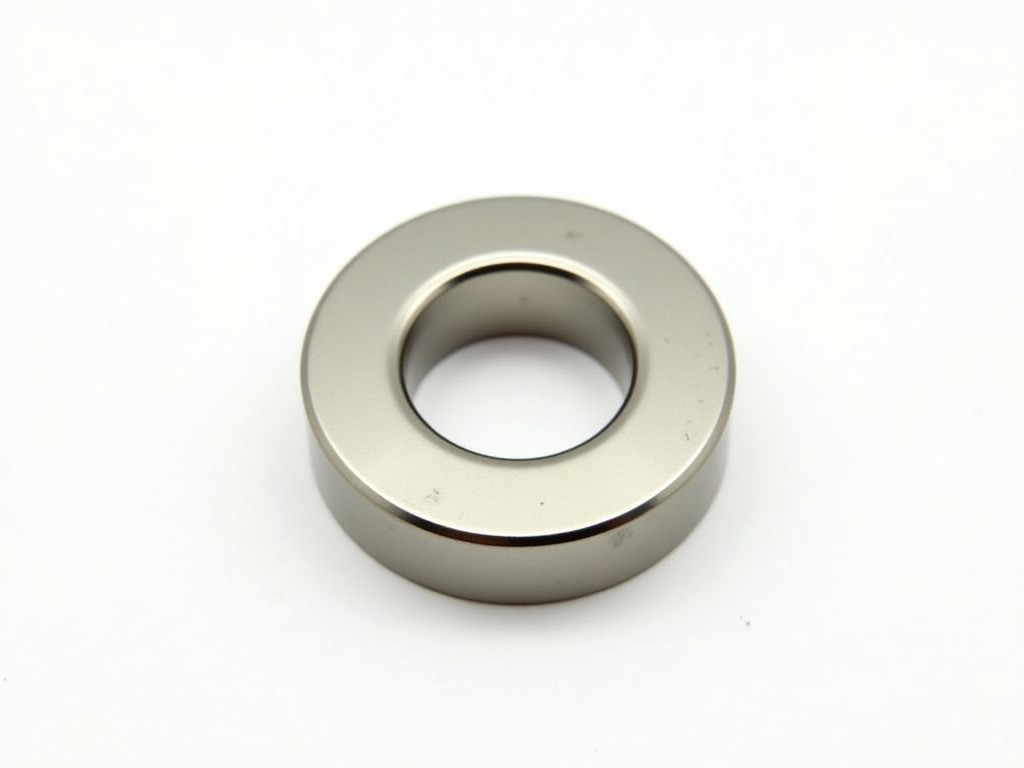

ผู้ผลิตแหวนล็อคสปริงดิสก์ทรงกรวยแบบกำหนดเอง

ภาพรวมของแหวนล็อคสปริงดิสก์ทรงกรวย

แหวนล็อคสปริงดิสก์ทรงกรวย (conical disc spring lock washer) เป็นชิ้นส่วนที่ประกอบด้วยแผ่นดิสก์หลายชั้นเรียงซ้อนกันในรูปทรงกรวย เมื่อรับแรงตามแนวแกนจะเกิดการยืดตัวตามค่าคงที่ของสปริงและให้แรงต้านทานที่คงที่ ช่วยป้องกันการคลายของสกรูหรือบอทในสภาวะที่มีการสั่นสะเทือนหรือโหลดแบบไดนามิก

ตัวเลือกวัสดุ

• สแตนเลส SS304 – ทนต่อการกัดกร่อนทั่วไป เหมาะสำหรับสภาพแวดล้อมทั่วไปในอุตสาหกรรมอาหารและยา
• สแตนเลส SS316 – มีโมลิบดีนัมเพิ่มเติม ทนต่อคลอไรด์และสภาพแวดล้อมทางทะเลได้ดี
• อินโคเนล X-750 – อัลลอยด์นิกเกิล-โครเมียม ทนต่ออุณหภูมิสูงและแรงดันสูง คงสมบัติสปริงได้ถึง 400 °C
• เหล็กคาร์บอนสูง (เช่น C1070) – ให้ค่าคงที่ของสปริงสูง แต่ต้องเคลือบป้องกันสนิม เช่น ฟอสเฟตหรือซิงค์

พารามิเตอร์การออกแบบที่ปรับแต่งได้

การใช้งานในอุตสาหกรรมและเหตุผลที่เหมาะสม

ในสายการผลิตยานยนต์ แหวนล็อคสปริงดิสก์ทรงกรวยถูกใช้ร่วมกับบอทที่ยึดชิ้นส่วนกันสะเทือน เพราะสามารถคงแรงดึงไว้ได้แม้มีการสั่นสะเทือนความถี่สูง ซึ่งช่วยลดการคลายของบอทโดยไม่ต้องเพิ่มแรงบิดติดตั้งเกินความจำเป็น

ในอุปกรณ์เครื่องกลหนัก เช่น ปั๊มไฮดรอลิกและคอมเพรสเซอร์ แหวนนี้ให้ค่าคงที่ของสปริงที่คาดการณ์ได้ ทำให้วิศวกรสามารถออกแบบระบบกันสะเทือนที่มีการยืดตัวตามโหลดแบบไดนามิกได้อย่างแม่นยำ ลดความเสี่ยงของการเสียหายจากการโอเวอร์โหลด

ในงานอิเล็กทรอนิกส์กำลังสูง ตัวอย่างเช่น ตัวยึดแผงวงจรพาวเวอร์ แหวนล็อคสปริงดิสก์ทรงกรวยช่วยรักษาความตึงของสกรูในสภาวะที่มีการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว ป้องกันการเกิดช่องว่างที่อาจทำให้การสัมผัสไฟฟ้าไม่ดี

กระบวนการปรับแต่งตามสั่ง

1. รับข้อมูลเบื้องต้น: ขนาด ID/OD, ความหนา, จำนวนชั้น, มุมกรวย, วัสดุที่ต้องการ, และค่าโหลดหรือการยืดตัวที่ต้องการ
2. วิศวกรคำนวณค่าคงที่ของสปริง (k) และตรวจสอบความเครียดสูงสุดโดยใช้สูตรสำหรับแผ่นดิสก์กรวย (เช่น ด้วยทฤษฎีของทimoshenko หรือแบบจำลอง FEM เบื้องต้น)
3. สร้างแบบจำลอง CAD และทำการตรวจสอบการ interferance กับชิ้นส่วนที่จะประกอบ
4. อนุมัติแบบและเริ่มผลิตแผ่นดิสก์โดยการตัด กลึง หรือขึ้นรูปตามความหนาและเส้นผ่านศูนย์กลางที่กำหนด
5. ทำการเรียงซ้อนแผ่นดิสก์ตามมุมกรวยและทำการตรวจสอบความสูงรวมและแรงต้านทานโดยใช้เครื่องวัดสปริง (spring tester)
6. บรรจุภัณฑ์ป้องกันความเสียหายและจัดส่งตามตารางเวลาที่ตกลงกัน

การควบคุมคุณภาพและการตรวจสอบ

ทุกชุดผลิตจะถูกตรวจสอบมิติโดยใช้เครื่องวัดแบบภาพ (vision measuring system) เพื่อยืนยันว่า ID, OD, ความหนา และมุมกรวยอยู่ภายในความคลาดเคลื่อนที่กำหนด (±0.02 mm สำหรับขนาดเส้นผ่านศูนย์กลาง, ±0.01 mm สำหรับความหนา)

การทดสอบแรงสปริงทำโดยเครื่องทดสอบแรงแบบไดนามิก วัดแรงที่การยืดตัวหลายระดับ (เช่น 0.5 mm, 1.0 mm, 1.5 mm) และเปรียบเทียบกับค่าคงที่ที่คำนวณไว้ ความคลาดเคลื่อนที่ยอมรับได้คือ ±5 %

สำหรับวัสดุสแตนเลสและอินโคเนล จะทำการตรวจสอบองค์ประกอบทางเคมีด้วยเครื่องสเปกโตรมิเตอร์แบบปล่อยประกาย (OES) เพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน ASTM หรือ EN ที่เกี่ยวข้อง

การตรวจสอบผิวพื้นทำโดยใช้เครื่องวัดความหยาบ (profilometer) เพื่อยืนยันว่าความหยาบเฉลี่ย (Ra) ไม่เกิน 0.8 µm สำหรับการใช้งานที่ต้องการการสัมผัสที่เรียบ

คำถามที่พบบ่อย (FAQ)

ติดต่อเราเพื่อขอใบเสนอราคาหรือข้อมูลเพิ่มเติม

หากคุณต้องการปรึกษาเกี่ยวกับการออกแบบแหวนล็อคสปริงดิสก์ทรงกรวยสำหรับโครงการเฉพาะ โปรดส่งข้อมูลเบื้องต้นมาที่ ฝ่ายขายวิศวกรรม หรือกรอกแบบฟอร์มที่ลิงก์ด้านล่าง เราจะตอบกลับภายในหนึ่งวันทำการเพื่อช่วยลดความไม่แน่นอนในการจัดหาชิ้นส่วน
