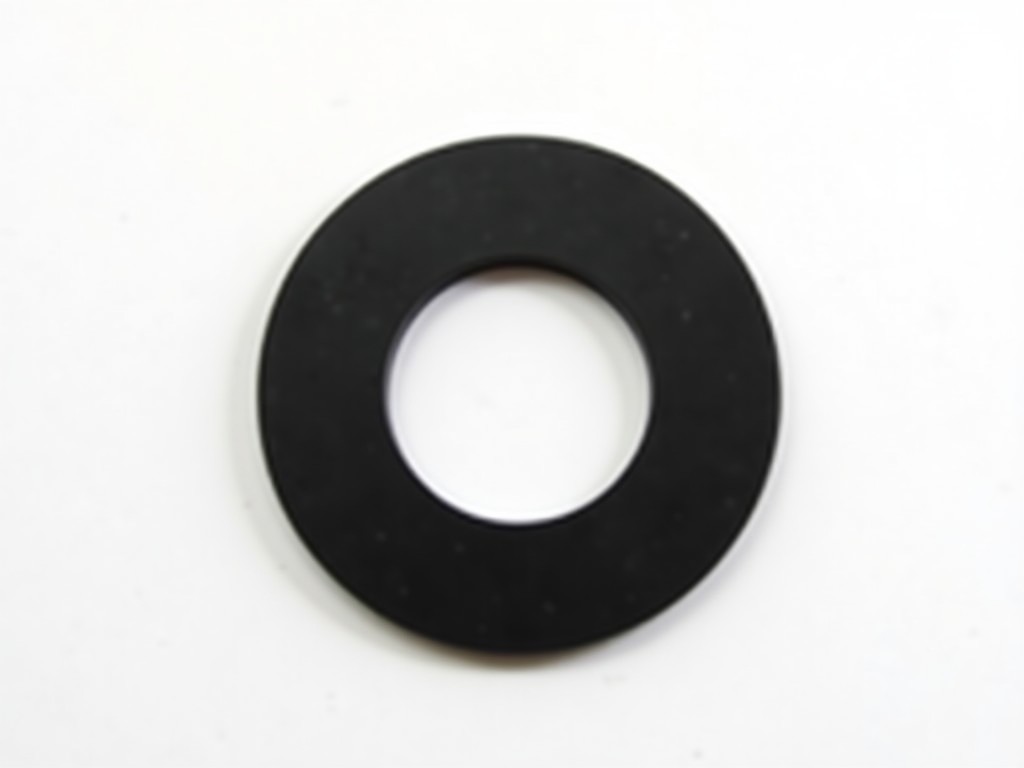

วอชเชอร์แบนสีดำขนาดใหญ่สำหรับโบลต์และสกรูตามสั่ง โรงงาน
วอชเชอร์แบนสีดำขนาดใหญ่สำหรับโบลต์และสกรูตามสั่ง โรงงาน
วอชเชอร์แบนสีดำขนาดใหญ่ทำหน้าที่กระจายแรงกดของโบลต์หรือสกรูให้ทั่วพื้นผิว ช่วยลดความเครียดจุดเดียวและป้องกันการเสียรูปของวัสดุที่ประกอบ สีดำที่ได้จากกระบวนการเคลือบให้ความต้านทานการกัดกร่อนพื้นฐานและลดการสะท้อนแสงในสภาพแวดล้อมอุตสาหกรรม
ภาพรวมทางเทคนิค
เส้นผ่านศูนย์กลางภายในตรงกับขนาดเกลียวโบลต์ ในขณะที่เส้นผ่านศูนย์กลางภายนอกและความหนาถูกออกแบบให้รับแรงกระแทกตามค่าประมาณโหลดการยึด ความคลาดเคลื่อนมิติที่ควบคุมได้ช่วยให้แรงบิดทำงานได้สม่ำเสมอในการประกอบซ้ำๆ
วัสดุและตัวเลือกการเคลือบ
- เหล็กคาร์บอนเกรดต่ำให้ความแข็งแรงด้านดึงที่เหมาะสมสำหรับการใช้งานทั่วไป
- สแตนเลสเกรด 304 หรือ 316 เหมาะกับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
- เหล็กผสมที่ผ่านการอบอุ่นให้ความแข็งแรงสูงสำหรับโหลดสถิตและไดนามิกขนาดใหญ่
- การเคลือบสีดำทั่วไปได้แก่ black oxide, manganese phosphate และ DLC ขึ้นกับความต้องการด้านการกัดกร่อนและความทนทานต่อการสึกหรอ
การปรับแต่งตามโครงการ
ลูกค้าสามารถระบุเส้นผ่านศูนย์กลางภายในภายนอกและความหนาได้ตามแบบ CAD หรือข้อกำหนดการรับน้ำหนัก ความคลาดเคลื่อนมิติปกติอยู่ที่ ±0.1 มม. สำหรับการใช้งานทั่วไปและสามารถทำให้แคบลงถึง ±0.02 มม. เมื่อจำเป็น
การเพิ่มเครื่องหมายเช่นโลโก้หรือรหัสช่วยให้สามารถติดตามได้ง่ายในสายการผลิตขนาดใหญ่ โดยไม่ส่งผลต่อประสิทธิภาพกลไกของวอชเชอร์
การใช้งานในอุตสาหกรรม
ในงานโครงสร้างเหล็ก วอชเชอร์ช่วยป้องกันการยุบตัวของแผ่นเหล็กบางภายใต้แรงดึงของโบลต์แรงดันสูง ลดความเสี่ยงของการหลวมตัวจากการสั่นสะเทือน
สายการประกอบยานยนต์ใช้วอชเชอร์ขนาดใหญ่เพื่อกระจายแรงหน้าจานเบรคและตัวยึดกันสะเทือน ยืดอายุของจุดเชื่อมต่อภายใต้โหลดรอบซ้ำๆ
งานติดตั้งเครื่องจักรหนักได้ประโยชน์จากความหนาเพิ่มเติมที่รองรับแรงกระแทกจากการติดตั้งและการถอดประกอบบ่อยครั้ง
ตารางข้อมูลจำเพาะทั่วไป
| รายการ | ค่าทั่วไป | หมายเหตุ |
|---|---|---|
| เส้นผ่านศูนย์กลางภายใน (ID) | M6 – M48 (ตามมาตรฐาน) | สามารถปรับแต่งได้ตามความต้องการ |
| เส้นผ่านศูนย์กลางภายนอก (OD) | 2×ID ถึง 3×ID ขึ้นตามการออกแบบ | ปรับได้ตามโหลดที่ต้องการ |
| ความหนา | 1.5 mm – 6 mm | ความหนาพิเศษมีให้ตามคำขอ |
| การเคลือบสีดำ | Black oxide, Phosphate, หรือ DLC | เลือกตามสภาพแวดล้อมการกัดกร่อน |
การควบคุมคุณภาพ
การตรวจสอบมิติทำด้วยเครื่องวัดภาพอัตโนมัติที่ความละเอียด 0.001 mm เพื่อยืนยันว่าค่าที่วัดอยู่ในช่วงความคลาดเคลื่อนที่กำหนด
ความแข็งของวัสดุวัดด้วยเครื่องวัด Rockwell หรือ Vickers ขึ้นกับเกรดเหล็กที่ใช้ เพื่อให้แน่ใจว่ามีความต้านทานการยืดตัวต่ำภายใต้โหลดที่ออกแบบ
ความหนาของชั้นเคลือบตรวจสอบด้วยวิธีการวัดความหนาเชิงแม่เหล็กหรือเอ็ดดี้เคอเรนต์ ค่าที่ยอมรับได้ขึ้นกับประเภทการเคลือบและมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง
บรรจุภัณฑ์และการจัดส่ง
- บรรจุถุงพลาสติก PE พร้อมสารป้องกันการกัดกร่อน VCI สำหรับการส่งออกระยะไกล
- กล่องกระดาษลูกฟูกที่มีแผ่นกั้นป้องกันการกระแทก เหมาะกับปริมาณสั่งซื้อขนาดกลาง
- พาเลทไม้หรือพลาสติกที่มีการยึดสายรัด เพื่อการจัดเก็บในคลังสินค้าอุตสาหกรรม
คำถามที่พบบ่อย
สามารถปรับขนาดได้ตามความต้องการหรือไม่?
ได้ เราผลิตวอชเชอร์ตามขนาดที่ลูกค้าระบุทั้งเส้นผ่านศูนย์กลางภายในภายนอกและความหนา โดยสามารถออกแบบให้ตรงกับโหลดการออกแบบเฉพาะได้
ต้องเตรียมข้อมูลใดบ้างก่อนขอใบเสนอราคา?
ควรแจ้งขนาด ID, OD, ความหนา จำนวนที่ต้องการ วัสดุและประเภทการเคลือบที่ต้องการ รวมถึงเอกสารภาพวาดหรือมาตรฐานอ้างอิงหากมี
วัสดุใดบ้างที่มีให้เลือก?
เรามีเหล็กคาร์บอนเกรดต่ำ สแตนเลส 304/316 และเหล็กผสมที่ผ่านการอบอุ่นให้เลือก ทั้งนี้ขึ้นกับสภาพแวดล้อมการใช้งานและข้อกำหนดด้านความแข็งแรง
วิธีการตรวจสอบคุณภาพมีอะไรบ้าง?
เราทำการตรวจสอบมิติ ความแข็ง ความหนาของชั้นเคลือบ และการตรวจสอบด้วยสายตาเพื่อหาตำหนิผิวทุกชิ้นก่อนบรรจุ
