ผู้ผลิตสกรูหัวแฝดแบบปรับแต่งตามสั่ง

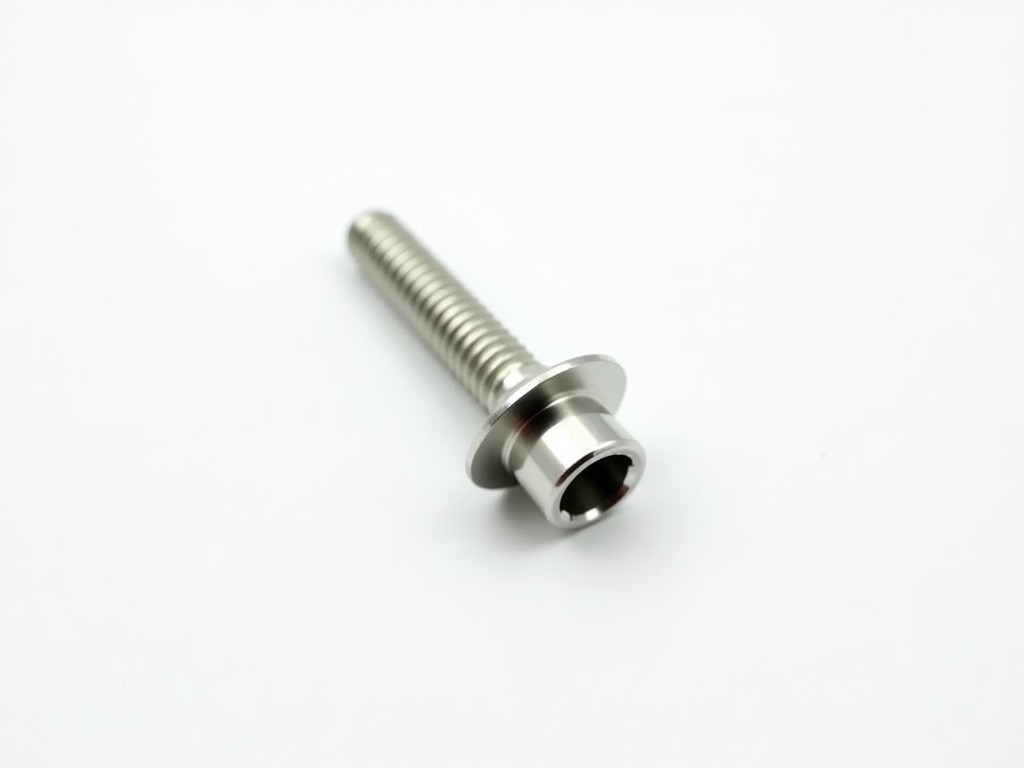

สกรูหัวแฝดแบบ shoulder cap screw มีส่วนหัวทรงกระบอกที่ให้พื้นผิวสัมผัสกับเครื่องมือขันและส่วนบ่าที่ทำหน้าที่เป็นพื้นรับแรงตัดหรือเป็นฐานสำหรับชิ้นส่วนที่ต้องการความเรียบและความแม่นยำสูง การออกแบบตามสั่งช่วยให้ผู้ออกแบบสามารถกำหนดขนาดเกลียว ความยาวบ่า ความหนาของหัว และประเภทวัสดุให้สอดคล้องกับภาระงานและสภาพแวดล้อมการใช้งานจริง

ตัวเลือกวัสดุและการเคลือบผิว

วัสดุที่ใช้ผลิตสกรูหัวแฝดมีตั้งแต่เหล็กคาร์บอนปานกลางไปจนถึงสเตนเลสเกรดต่างๆ และโลหะผสมพิเศษ เช่น ไทเทเนียมเกรด 5 หรืออินโคเนล 718 ขึ้นอยู่กับความต้องการเรื่องความแข็งแรง ความต้านทานการกัดกร่อน และน้ำหนัก การเคลือบผิวสามารถเลือกได้ตามสภาพแวดล้อม เช่น การชุบสังกะสีแบบร้อน การชุบนิกเกิลไร้ไฟฟ้า หรือการออกไซด์สีดำเพื่อเพิ่มความลื่นและลดการกัดกร่อนในสภาพแวดล้อมที่มีความชื้นสูง

• เหล็กคาร์บอนเกรด 8.8 – ความแข็งแรงดึงประมาณ 800 MPa
• สเตนเลส A2-70 – ความต้านทานการกัดกร่อนดีในสภาพบรรยากาศทั่วไป
• สเตนเลส A4-80 – เหมาะสำหรับสภาพแวดล้อมทะเลหรือสารเคมี
• ไทเทเนียมเกรด 5 – น้ำหนักเบา ความแข็งแรงสูง ทนต่ออุณหภูมิสูง
• อินโคเนล 718 – ทนต่อการออกซิเดชั่นที่อุณหภูมิสูงกว่า 650 °C

การออกแบบบ่าและความยาวเกลียว

ความยาวบ่า (shoulder length) กำหนดระยะห่างระหว่างพื้นผิวรับแรงกับพื้นผิวที่ต้องการยึดติด ซึ่งส่งผลโดยตรงต่อการกระจายแรงและการป้องกันการเลื่อนของชิ้นส่วน การออกแบบบ่าที่สั้นเกินไปอาจทำให้เกิดการแอ่นตัวภายใต้แรงโหลด ในขณะที่บ่าที่ยาวเกินไปเพิ่มน้ำหนักและอาจทำให้การติดตั้งยุ่งยาก ดังนั้นผู้ออกแบบมักกำหนดความยาวบ่าให้สอดคล้องกับความหนาของแผ่นรองหรือแหวนรองที่ใช้ร่วมกัน

ความยาวเกลียว (thread length) ถูกเลือกให้เพียงพอสำหรับการสร้างแรงยึดที่ต้องการโดยไม่เกินความลึกของรูเกลียวในชิ้นส่วนที่รับน็อต การเกลียวที่ยาวเกินไปอาจทำให้เกิดการสะสมของเศษโลหะภายในรูและเพิ่มแรงบิดที่จำเป็นในการขัน ซึ่งเพิ่มความเสี่ยงต่อการเสียหายของเกลียวภายใน

ตารางขนาดมาตรฐานและตัวเลือกการปรับแต่ง

การใช้งานในอุตสาหกรรมเฉพาะ

ในสายการประกอบเครื่องจักรกลหนัก เช่น เครื่องอัดไฮดรอลิก สกรูหัวแฝดมักถูกใช้เป็นตัวยึดที่ต้องการให้แผ่นรองหรือแหวนรองอยู่ในตำแหน่งที่แน่นอนขณะรับแรงสูง การมีบ่าที่เรียบและขนาดที่ควบคุมได้ช่วยลดการเบี่ยงเบนของตำแหน่งภายใต้การโหลดซ้ำๆ ซึ่งเป็นสิ่งสำคัญในการรักษาความแม่นยำของการวัดตำแหน่งเครื่องมือ

ในอุตสาหกรรมอากาศยาน สกรูหัวแฝดที่ทำจากไทเทเนียมเกรด 5 พร้อมการเคลือบออกไซด์สีดำถูกเลือกใช้ในการต่อเชื่อมแผ่นผิวภายนอกกับโครงสร้างภายใน เนื่องจากน้ำหนักเบาและความต้านทานต่อการกัดกร่อนในสภาพความสูงและอุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว ลดความเสี่ยงของการเกิดรอยแตกจากการกัดกร่อนใต้พื้นผิว

ในการผลิตอุปกรณ์ทางการแพทย์ที่ต้องการความสะอาดสูง เช่น เครื่องมือผ่าตัด สกรูสเตนเลส A4-80 พร้อมผิวขัดเงาและการเคลือบ PTFE ช่วยให้สามารถทำความสะอาดได้ง่ายและลดการยึดติดของสารชีวภาพ ซึ่งเป็นข้อกำหนดสำคัญของมาตรฐาน ISO 13485

การควบคุมคุณภาพและการทดสอบ

กระบวนการผลิตเริ่มต้นด้วยการตรวจสอบวัตถุดิบผ่านใบรับรองจากโรงงานผลิตแท่งวัสดุ (mill test certificate) เพื่อยืนยันองค์ประกอบทางเคมีและคุณสมบัติทางกล หลังจากการขึ้นรูปด้วยเครื่องตัด CNC หรือการขึ้นรูปเย็น แต่ละล็อตจะถูกสุ่มตรวจวัดขนาดโดยใช้เครื่องวัดสามแกน (CMM) เพื่อตรวจสอบความคลาดเคลื่อนของเส้นผ่านศูนย์กลางเกลียว ความยาวบ่า และความกว้างของหัว ซึ่งต้องอยู่ภายในความคลาดเคลื่อนที่กำหนดตามมาตรฐาน DIN 912 หรือ ISO 4762

การทดสอบแรงดึง (tensile test) ทำบนตัวอย่างสกรูที่ตัดจากล็อตผลิต เพื่อยืนยันค่าความแข็งแรงดึงและการยืดตัวตามที่ระบุในใบรับรองวัสดุ นอกจากนี้ยังมีการตรวจสอบความแข็งผิว (surface hardness) ด้วยเครื่องวัดความแข็งแบบ Rockwell เพื่อให้มั่นใจว่าการชุบแข็งหรือการชุบผิวไม่ส่งผลกระทบต่อความเหนียวของเนื้อวัสดุภายใน

สำหรับผลิตภัณฑ์ที่ต้องการการรับรองเฉพาะ เช่น การใช้งานในสภาพแวดล้อมที่มีสารเคมีรุนแรง จะมีการทดสอบการกัดกร่อนด้วยการแช่ในสเปรย์เกลือ (salt spray test) ตามมาตรฐาน ASTM B117 เป็นระยะเวลาที่ตกลงกับลูกค้า เพื่อประเมินอายุการใช้งานของชั้นเคลือบผิว

คำถามที่พบบ่อย (FAQ)

• สามารถกำหนดขนาดเกลียวและความยาวบ่าได้ตามแบบร่างของลูกค้าหรือไม่? ใช่ เรารับผลิตตามแบบร่าง 2D หรือ 3D ที่ลูกค้าส่งมา โดยจะตรวจสอบความเป็นไปได้ของการผลิตและแนะนำค่าความคลาดเคลื่อนที่เหมาะสมก่อนเริ่มผลิต
• ต้องเตรียมข้อมูลใดบ้างก่อนขอใบเสนอราคา? ข้อมูลที่จำเป็นประกอบด้วย ขนาดเกลียว (M) ความยาวบ่า ความยาวสกรูทั้งหมด วัสดุที่ต้องการ ประเภทการเคลือบผิว และจำนวนที่ต้องการ หากมีแบบร่างหรือไฟล์ CAD ควรแนบมาด้วย
• วัสดุใดที่เหมาะกับงานที่มีอุณหภูมิสูงเกิน 400 °C? สเตนเลส A4-80 มีขีดจำกัดการใช้งานประมาณ 400 °C สำหรับอุณหภูมิสูงกว่านี้แนะนำใช้อินโคเนล 718 หรือไทเทเนียมเกรด 5 ตามสภาพแวดล้อม
• วิธีการตรวจสอบคุณภาพของสินค้าสุดท้ายคืออะไร? เราทำการตรวจวัดขนาดด้วย CMM ทดสอบแรงดึงและความแข็งผิวตามมาตรฐานที่เกี่ยวข้อง และออกใบรับรองการตรวจสอบ (inspection certificate) พร้อมรายงานผลทุกล็อต
• บรรจุภัณฑ์และวิธีจัดส่งสำหรับการส่งออกทำอย่างไร? สินค้าจะถูกบรรจุในกล่องกันกระแทกพร้อมวัสดุรองรับเพื่อป้องกันการกระแทก และสำหรับการส่งออกทางทะเลจะใช้กล่องที่ผ่านการอบแห้งและมีสารดูดความชื้นเพื่อป้องกันการกัดกร่อนระหว่างการขนส่ง

หากต้องการปรึกษาเรื่องการออกแบบสกรูหัวแฝดที่ตรงตามข้อกำหนดเฉพาะของโครงการ หรือต้องการรับตัวอย่างเพื่อทดสอบการใช้งานจริง สามารถติดต่อทีมวิศวกรของเราผ่านแบบฟอร์มด้านล่างเพื่อรับคำแนะนำทางเทคนิคและใบเสนอราคาที่ละเอียด
