ภาพรวมผลิตภัณฑ์

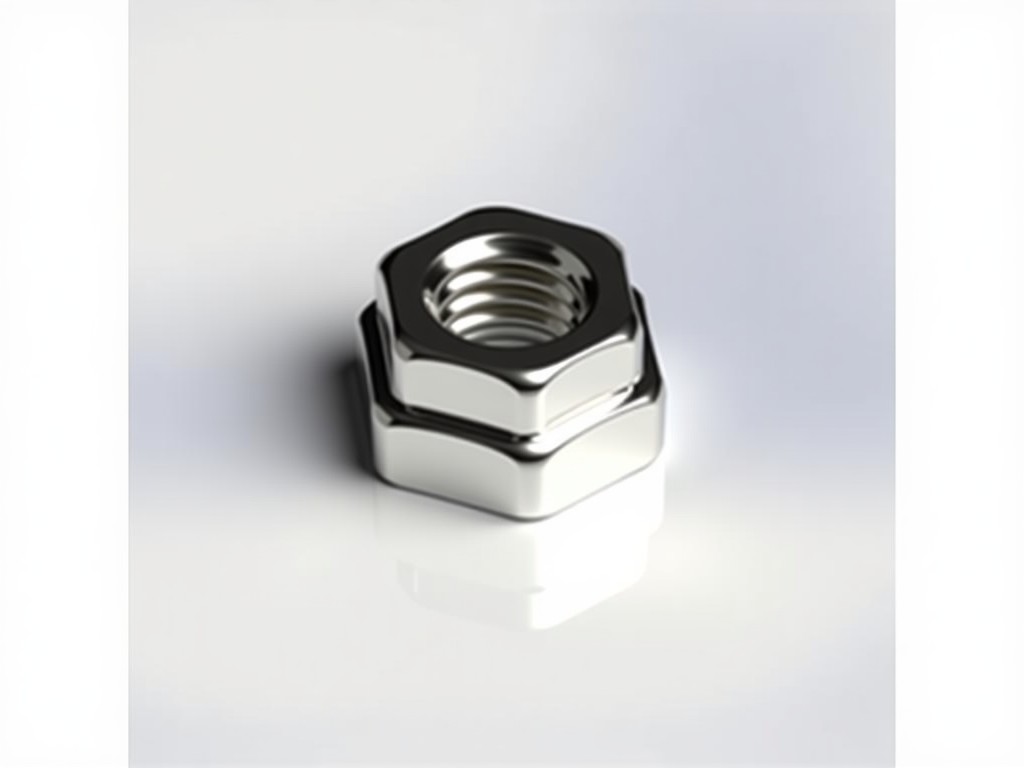

นัทเชื่อมถูกออกแบบให้เชื่อมติดกับแผ่นโลหะบางโดยไม่ต้องเจาะรูล่วงหน้า โครงสร้างประกอบด้วยเกลียวภายใน ฐานแผ่นกลม หรือหกเหลี่ยม และนูนเชื่อมที่ช่วยให้การนำความร้อนไปยังจุดเชื่อมมีประสิทธิภาพ ตัวเลือกการปรับแต่งครอบคลุมขนาดเกลียว ความหนาฐาน และรูปทรงนูนตามความต้องการของงานประกอบ

วัสดุและมาตรฐาน

วัสดุที่ใช้ทั่วไปได้แก่เหล็กคาร์บอนเกรดต่ำ (เช่น C1008) เหล็กกล้าไร้สนิมออสเทนิติก (เช่น A2‑304 หรือ A4‑316) และโลหะผสมอลูมิเนียมสำหรับงานที่ต้องการน้ำหนักเบา แต่ละเกรดมีขอบเขตความแข็งแรงดึงและความต้านทานการกัดกร่อนที่แตกต่างกัน ซึ่งสามารถตรวจสอบได้จากใบรับรองวัตถุดิบ (mill test report) ที่จัดเตรียมให้กับลูกค้า

การออกแบบและขนาดที่ปรับแต่งได้

• เกลียวภายใน: M3 ถึง M24 ตามมาตรฐาน ISO metric หรือ UNC/UNF ตามคำขอ
• เส้นผ่านศูนย์กลางฐาน: 6 mm ถึง 30 mm สามารถเลือกเป็นทรงกลม หรือหกเหลี่ยม
• ความหนาฐาน: 0.8 mm ถึง 3.0 mm ขึ้นกับความหนาของแผ่นโลหะที่จะเชื่อม
• รูปทรงนูนเชื่อม: นูนทรงกลม (projection) หรือนูนแผ่นฟลาน์ (flange) เพื่อควบคุมการกระจายความร้อน

กระบวนการผลิต

ขั้นตอนเริ่มจากการตัดแท่งวัสดุให้ได้ความยาวตามต้องการ ตามด้วยการขึ้นรูปฐานและเกลียวโดยการขึ้นรูปเย็น (cold heading) หรือการกลึง (turning) ขึ้นกับขนาดและปริมาณ จากนั้นทำการขึ้นรูปนูนเชื่อมโดยการปั๊ม (piercing) หรือการรีด (rolling) สุดท้ายทำความสะอาดผิวและใช้สารเคลือบป้องกันสนิมชั่วคราวหากลูกค้าต้องการ

การควบคุมคุณภาพ

การตรวจสอบมิติทำด้วยเครื่องวัดแบบออพติคัลและเกจเกลียวเพื่อให้แน่ใจว่าความคลาดเคลื่อนอยู่ภายใน tolerance ตามมาตรฐาน DIN หรือ ANSI การตรวจสอบความแข็งแรงของเกลียวทำการทดสอบแรงบิด (torque test) บนตัวอย่างสุ่ม การตรวจสอบการเชื่อมทำโดยทดสอบการดึงออก (pull‑out test) บนแผ่นทดสอบที่มีความหนาเท่ากับชิ้นงานจริง เพื่อยืนยันว่าค่าการยึดเกาะตรงกับข้อมูลที่ระบุในใบรับรอง

การใช้งานในอุตสาหกรรม

ในอุตสาหกรรมยานยนต์ นัทเชื่อมใช้ยึดแผ่นตัวถังกับโครงสร้างย่อย โดยให้จุดยึดที่สามารถถอดประกอบซ้ำได้โดยไม่ทำให้เกลียวเสียหาย ในงานผลิตตู้ไฟฟ้าและอุปกรณ์ควบคุม ใช้เพื่อยึดแผ่นปิดและแร็คภายใน โดยไม่ต้องเจาะรูเพิ่มเติมซึ่งลดความเสี่ยงต่อการรั่วซึมของน้ำหรือฝุ่น ส่วนในอุตสาหกรรมเครื่องใช้ไฟฟ้าขนาดใหญ่ ใช้เพื่อติดมอเตอร์และคอมเพรสเซอร์กับแผ่นฐาน โดยให้ความทนทานต่อการสั่นสะเทือนสูง

ตารางข้อมูลทางเทคนิค

คำถามที่พบบ่อย

• สามารถปรับความยาวนูนเชื่อมให้เข้ากับกระแสเชื่อมเฉพาะได้หรือไม่?

ได้ ความสูงนูนสามารถออกแบบใหม่ตามข้อกำหนดกระแสและเวลาเชื่อมของลูกค้า โดยต้องให้ข้อมูลแรงดันไฟฟ้าและความเร็วป้อนลวดก่อนการผลิต

• ต้องเตรียมข้อมูลอะไรบ้างก่อนขอใบเสนอราคา?

ต้องแจ้งขนาดเกลียว ความยาวฐาน ความหนาแผ่นโลหะที่จะเชื่อม วัสดุที่ต้องการ และปริมาณการสั่งซื้อขั้นต่ำ หากมีแบบรูปหรือไฟล์ CAD ควรแนบมาด้วยเพื่อลดเวลาการตรวจสอบ

• วิธีการตรวจสอบคุณภาพการเชื่อมมีอะไรบ้าง?

เราทำการทดสอบดึงออก (pull‑out test) บนแผ่นทดสอบที่มีความหนาเท่ากับชิ้นงานจริง รวมถึงการตรวจสอบรอยแตกด้วยการมองเห็นและการทดสอบแรงบิดเกลียวหลังเชื่อมเพื่อให้แน่ใจว่าการยึดเกาะตรงตามสเปค

• บรรจุภัณฑ์แบบใดที่เหมาะสำหรับการขนส่งระหว่างประเทศ?

บรรจุในกล่องกระดาษลูกฟูกชั้นเดียวพร้อมแผ่นกันกระแทก PE สำหรับป้องกันการกระทบ และใช้สายรัดพลาสติกเพื่อยึดกล่องให้แน่นระหว่างการขนส่งทางทะเลหรือทางอากาศ
