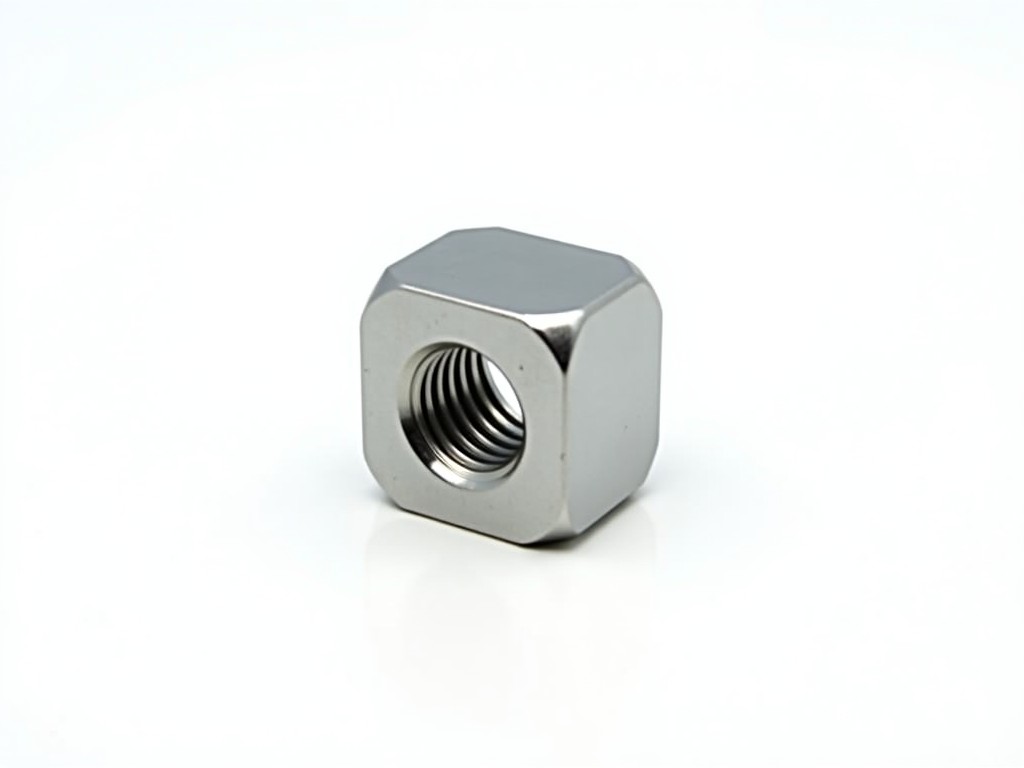

ผู้ผลิตน็อตเชื่อมสี่เหลี่ยม DIN 928 แบบสั่งทำพิเศษ

น็อตเชื่อมสี่เหลี่ยมตามมาตรฐาน DIN 928 ออกแบบมาเพื่อให้สามารถเชื่อมติดกับแผ่นเหล็กหรือโครงสร้างได้โดยตรง โดยไม่ต้องใช้แผ่นรองหรือหมุดยึดเพิ่มเติม รูปทรงสี่เหลี่ยมช่วยกระจายแรงเฉือนได้อย่างสม่ำเสมอและลดความเครียดจุดโฟกัสที่มุม

วัสดุและเกรดที่ใช้ทั่วไป

วัสดุหลักได้แก่เหล็กคาร์บอนเกรด 1010‑1020 เหล็กสเตนเลสเกรด A2 และ A4 รวมถึงเหล็กผสมเกรด 8.8 และ 10.9 สำหรับงานที่ต้องการความแรงดึงสูง การเลือกเกรดขึ้นกับสภาพแวดล้อมการใช้งาน เช่น การสัมผัสกับสารเคมี ความชื้น หรืออุณหภูมิสูง

กระบวนการผลิตหลัก

เริ่มจากการขึ้นรูปหัวน็อตโดยการขึ้นรูปเย็น (cold heading) เพื่อให้ได้รูปทรงสี่เหลี่ยมและเกลียวเบื้องต้น ตามด้วยการตัดเกลียวให้ตรงตามขนาดที่กำหนด จากนั้นเพิ่มส่วนยื่นสำหรับเชื่อม (weld projection) ด้วยการรีดหรือขึ้นรูปเย็นอีกขั้นหนึ่ง เพื่อให้ส่วนเชื่อมมีความหนาและรูปร่างเหมาะสมกับการเชื่อมอาร์กหรือจุด

ตัวเลือกการปรับแต่งตามโครงการ

ผู้ผลิตสามารถปรับเปลี่ยนขนาดด้านข้าง (ความกว้าง) ตั้งแต่ 8 มม. ถึง 30 มม. ความสูงของน็อตตั้งแต่ 6 มม. ถึง 20 มม. ขนาดเกลียวเมตริก M4 ถึง M20 และระยะปitch เกลียวตามมาตรฐานเมตริกหรือกำหนดเอง นอกจากนี้ยังสามารถเลือกเคลือบผิวเช่น ซิงก์เคลือบ (Zn), นิกเกิลเคลือบ (Ni) หรือไม่เคลือบตามความต้องการป้องกันการกัดกร่อน

การควบคุมคุณภาพที่สำคัญ

การตรวจสอบมิติใช้เครื่องวัดเชิงพิกัด (CMM) เพื่อยืนยันความกว้าง ความสูง และความลึกของส่วนเชื่อม การตรวจสอบเกลียวทำด้วยเกจเกลียวระดับ GO/NOGO เพื่อให้แน่ใจว่ารูปทรงเกลียวอยู่ภายในค่าความคลาดเคลื่อนที่อนุญาต การทดสอบความแข็งแรงของการเชื่อมทำโดยการตัดตัวอย่างและทดสอบแรงดึงหรือแรงเฉือนตามมาตรฐาน ISO 898‑1

การใช้งานในอุตสาหกรรมหลัก

ในอุตสาหกรรมยานยนต์ น็อตเชื่อมสี่เหลี่ยมใช้ยึดโครงตัวถังกับคานด้านข้าง โดยให้แรงยึดต้านทานแรงกระแทกจากการขับขี่บนถนนขรุขระ ในงานก่อสร้างหนัก เช่น เครื่องจักรขุดและเครีน ใช้เชื่อมต่อโครงสร้างเหล็กที่ต้องรับน้ำหนักสูงและการสั่นสะเทือนต่อเนื่อง นอกจากนี้ยังพบในระบบลำเลียงและอุปกรณ์การผลิตที่ต้องการการถอดประกอบบ่อยครั้งโดยไม่สูญเสียความแข็งแรงของจุดยึด

ตารางข้อมูลจำเพาะทั่วไป

คำถามที่พบบ่อย

• สามารถปรับขนาดด้านข้างและความสูงได้หรือไม่? ใช่ ผู้ผลิตสามารถผลิตตามแบบที่ลูกค้ากำหนดได้ในช่วง 8‑30 มม. สำหรับความกว้างและ 6‑20 มม. สำหรับความสูง
• ต้องเตรียมข้อมูลอะไรบ้างก่อนขอใบเสนอราคา? ควรแจ้งขนาดด้านข้าง ความสูง ขนาดเกลียว วัสดุที่ต้องการ และรายละเอียดการเคลือบผิว รวมถึงปริมาณที่ต้องการ
• วัสดุใดที่เหมาะกับงานในสภาพแวดล้อมที่มีความชื้นสูง? สเตนเลสเกรด A2 หรือ A4 มักใช้ในกรณีนี้ เนื่องจากมีความต้านทานการกัดกร่อนที่ดีกว่าเหล็กคาร์บอน
• วิธีตรวจสอบคุณภาพการเชื่อมของน็อตคืออะไร? เราทำการทดสอบแรงดึงบนตัวอย่างที่เชื่อมกับแผ่นทดสอบตามมาตรฐาน ISO 898‑1 เพื่อยืนยันค่าความแข็งแรงขั้นต่ำ
• มีตัวเลือกบรรจุภัณฑ์สำหรับการส่งออกหรือไม่? เราให้บริการบรรจุในกล่องกันกระแทกพร้อมแผ่นกันชื้น และสามารถจัดทำพาเลทตามมาตรฐานส่งออกได้
• ระยะเวลาการผลิตตัวอย่างปกติใช้เวลาเท่าไร? โดยทั่วไปใช้เวลา 7‑10 วันทำการหลังจากได้รับแบบและข้อมูลวัสดุที่ชัดเจน

หากต้องการปรึกษาเกี่ยวกับการออกแบบน็อตเชื่อมสี่เหลี่ยมตามแบบเฉพาะหรือขอใบเสนอราคา โปรดใช้ปุ่มด้านล่างเพื่อติดต่อทีมขายของเรา
