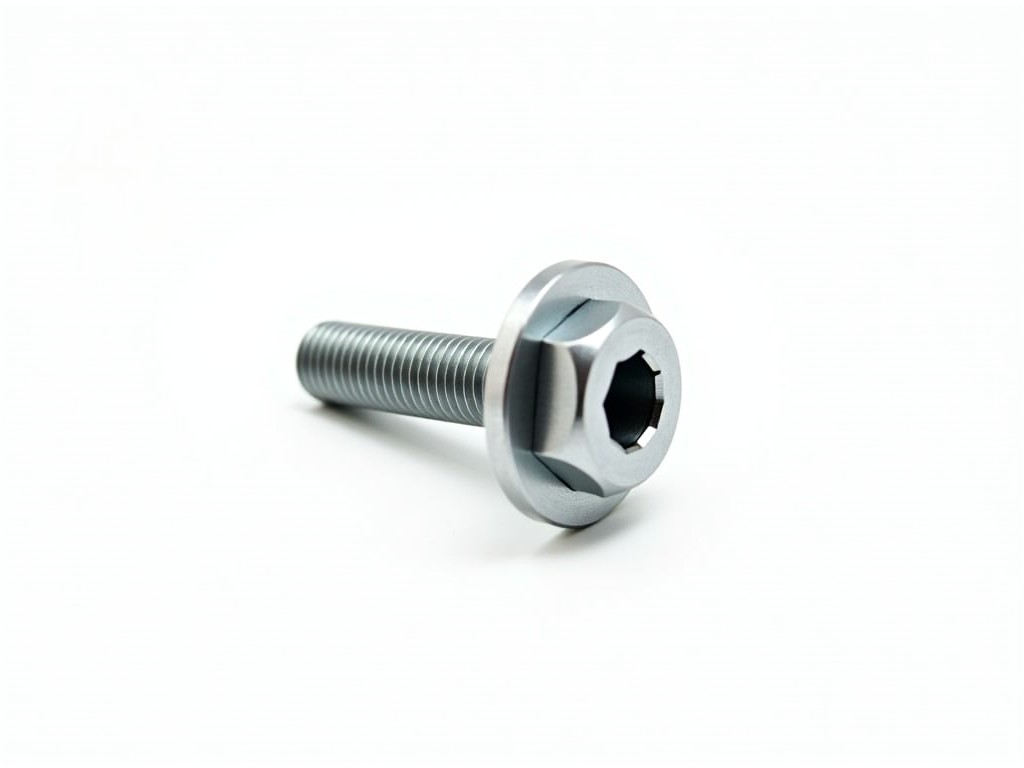

ผู้ผลิตสลักเกลียวหัวแปลนแบบเมตริกซี่หยักขายส่ง

สลักเกลียวหัวแปลนแบบเมตริกซี่หยักเป็นตัวยึดที่ออกแบบมาเพื่อให้แรงหนีบกระจายทั่วพื้นผิวสัมผัสผ่านหัวแปลนที่มีผิวซี่หยัก ช่วยป้องกันการคลายตัวเมื่อรับแรงสั่นสะเทือนหรือโหลดแบบไดนามิก ในงานอุตสาหกรรมที่ต้องการความหน่วงแรงสูง เช่น ระบบขับเคลื่อน โครงสร้างเหล็ก และอุปกรณ์หนัก การเลือกใช้เกลียวเมตริกช่วยให้สามารถจับคู่กับน็อตและชิ้นส่วนมาตรฐานสากลได้อย่างแม่นยำ ลดความซับซ้อนในการสั่งซื้อและการควบคุมสินค้าคงคลัง

หลักการออกแบบหัวแปลนซี่หยัก

ผิวซี่หยักบนด้านล่างของหัวแปลนสร้างแรงเสียดทานเพิ่มเติมระหว่างหัวแปลนและพื้นผิวชิ้นงาน เมื่อขันสลักเกลียวให้ถึงแรงบิดที่กำหนด ซี่หยักจะฝังตัวลงเล็กน้อยในพื้นผิว ทำให้เกิดการล็อกแบบกลไกโดยไม่ต้องใช้แหวนล็อกหรือสารยึดเกาะ ความลึกและมุมของซี่หยักถูกคำนวณให้เหมาะกับความแข็งของวัสดุชิ้นงานทั่วไป เช่น เหล็กคาร์บอน เหล็กกล้าไร้สแตนเลส และโลหะผสมอลูมิเนียม

ขนาดและเกลียวมาตรฐาน

ผู้ผลิตให้บริการสลักเกลียวหัวแปลนซี่หยักในช่วงขนาดเกลียวเมตริก M5 ถึง M24 โดยความยาวเกลียวสามารถปรับได้ตามความต้องการของโครงการ หัวแปลนมีเส้นผ่านศูนย์กลางภายนอกที่สัมพันธ์กับขนาดเกลียวเพื่อให้แรงหนีบเพียงพอต่อพื้นที่รับโหลด ต่อไปนี้เป็นค่าทั่วไปที่ใช้เป็นจุดเริ่มต้นในการออกแบบ

วัสดุและการเคลือบผิว

สลักเกลียวหัวแปลนซี่หยักทั่วไปผลิตจากเหล็กคาร์บอนเกรด 8.8 หรือ 10.9 ซึ่งให้ความแข็งแรงดึงสูงและความยืดหยุ่นที่เหมาะสมกับการรับแรงสั่นสะเทือน สำหรับสภาพแวดล้อมที่มีความชื้นหรือสารเคมีสามารถเลือกใช้สเตนเลสเกรด A2 หรือ A4 ได้ นอกจากนี้ยังมีตัวเลือกเคลือบผิว เช่น ชุบสังกะสีแบบร้อน ชุบนิกเกิล หรือเคลือบสารป้องกันการกัดกร่อนแบบอีพ็อกซี่ เพื่อยืดอายุการใช้งานในสภาวะที่ท้าทาย

การใช้งานในอุตสาหกรรม

เนื่องจากหัวแปลนซี่หยักสามารถกระจายแรงหนีบและต้านทานการคลายตัวได้ดี จึงเหมาะกับการเชื่อมต่อที่ต้องการความปลอดภัยสูงโดยไม่ต้องบำรุงรักษาบ่อยครั้ง ตัวอย่างเช่น ในระบบสายพานลำเลียงขนาดใหญ่ สลักเกลียวชนิดนี้ยึดแท่นขับเคลื่อนกับโครงสร้างเหล็ก ลดความเสี่ยงจากการสั่นสะเทือนต่อเนื่อง ในงานก่อสร้างโครงสร้างเหล็กสำเร็จรูป ใช้ยึดแผ่นเชื่อมต่อระหว่างเสาและคาน โดยหัวแปลนให้พื้นผิวรับแรงที่กว้างขึ้น ป้องกันการยุบตัวของแผ่นเหล็กภายใต้โหลดตามแนวแกน นอกจากนี้ยังพบการใช้งานในอุปกรณ์ผลิตไฟฟ้า เช่น ยึดแกนโรเตอร์กับฐานเครื่องกำเนิดไฟฟ้า ซึ่งต้องทนต่อแรงเหวี่ยงศูนย์กลางและอุณหภูมิที่เปลี่ยนแปลง

• ระบบขับเคลื่อนอุตสาหกรรม (เกียร์, เพลา, คัปปลิ้ง)
• โครงสร้างเหล็กสำเร็จรูปและโครงหลังคา
• อุปกรณ์ผลิตพลังงาน (กังหัน, เครื่องกำเนิดไฟฟ้า)
• เครื่องจักรสิ่งทอและกระดาษ
• ระบบขนส่งและโลจิสติกส์ (ยึดราง, ล้อเลื่อน)

การควบคุมคุณภาพ

กระบวนการผลิตเริ่มจากการตรวจสอบใบรับรองวัตถุดิบ (Mill Test Report) เพื่อยืนยันองค์ประกอบทางเคมีและคุณสมบัติกลไก ตามด้วยการขึ้นรูปหัวแปลนโดยการขึ้นรูปเย็นหรือร้อนขึ้นอยู่กับขนาดและเกรดวัสดุ หลังจากขึ้นรูปแล้วชิ้นงานจะผ่านกระบวนการตัดเกลียวด้วยเครื่องมือ CNC ที่ควบคุมความคลาดเคลื่อนของพitch ภายใน ±0.02 มม. เพื่อให้แน่ใจว่าการขันสลักเกลียวเป็นไปอย่างสม่ำเสมอ ตรวจสอบมิติหัวแปลนด้วยเครื่องวัดสามแกน (CMM) และทดสอบแรงหนีบโดยใช้เครื่องวัดแรงบิดแบบตั้งค่าล่วงหน้า เพื่อยืนยันว่าผลิตภัณฑ์แต่ละล็อตตรงตามข้อกำหนดแรงบิดสุดท้ายที่ลูกค้าระบุ

การปรับแต่งตามโครงการ

ผู้ผลิตสามารถปรับเปลี่ยนความยาวเกลียว มุมหัวแปลน ความลึกและรูปแบบของซี่หยัก รวมถึงการเลือกวัสดุและการเคลือบผิวได้ตามแบบร่างหรือข้อกำหนดทางวิศวกรรมที่ลูกค้าส่งมา การปรับแต่งมักเริ่มจากการตรวจสอบแบบร่าง 3D หรือภาพวาด 2D เพื่อประเมินความเหมาะสมของมิติหัวแปลนต่อพื้นที่ติดตั้งจริง จากนั้นจะทำตัวอย่างชิ้นงาน (sample) จำนวนไม่เกิน 5 ชิ้นให้ลูกค้าทดลองประกอบและวัดแรงหนีบจริง หากผลการทดสอบผ่านเกณฑ์ จะเริ่มการผลิตจำนวนมากภายในระยะเวลาที่ตกลงกันไว้

บรรจุภัณฑ์และการจัดส่ง

เพื่อป้องกันความเสียหายระหว่างขนส่ง สลักเกลียวหัวแปลนซี่หยักจะถูกบรรจุในกล่องกระดาษลูกฟูกชั้นเดียวหรือสองชั้นขึ้นอยู่กับน้ำหนักต่อกล่อง โดยภายในกล่องจะมีแผ่นกระดาษกันกระแทกและถุงซิลิกาเจลดูดความชื้น สำหรับคำสั่งซื้อจำนวนมากสามารถจัดเรียงบนพาเลทมาตรฐานและห่อฟิล์มยืดเพื่อความมั่นคงในการซ้อนทับ แต่ละพาเลทจะมีป้ายระบุข้อมูลผลิตภัณฑ์ หมายเลขล็อต และวันที่ผลิต เพื่อให้ลูกค้าสามารถติดตามย้อนกลับได้ง่ายเมื่อเข้าสู่คลังสินค้าหรือสายการผลิต

คำถามที่พบบ่อย

• สามารถปรับความยาวเกลียวได้หรือไม่? ได้ ความยาวเกลียวสามารถผลิตตามข้อกำหนดตั้งแต่ 10 มม. ถึง 300 มม. ขึ้นอยู่กับขนาดเกลียวและวัสดุ
• ต้องใช้ข้อมูลใดบ้างก่อนขอใบเสนอราคา? ต้องการขนาดเกลียว (เช่น M12), ความยาวเกลียว, ปริมาณที่ต้องการ, วัสดุหรือเกรดที่ต้องการ, และรายละเอียดการเคลือบผิว (ถ้ามี)
• วัสดุใดที่มีให้เลือกบ้าง? เหล็กคาร์บอนเกรด 8.8, 10.9, สเตนเลส A2, A4, และโลหะผสมอลูมิเนียมเมื่อมีความต้องการน้ำหนักเบา
• วิธีตรวจสอบคุณภาพของผลิตภัณฑ์คืออะไร? ตรวจสอบมิติโดยเครื่องวัดสามแกน, ทดสอบแรงดึงของสลักเกลียว, และทดสอบแรงหนีบด้วยเครื่องวัดแรงบิดตามค่าที่ลูกค้าระบุ
• บรรจุภัณฑ์มีแบบใดบ้าง? บรรจุในกล่องกระดาษลูกฟูกพร้อมแผ่นกันกระแทก และสามารถจัดเรียงบนพาเลทพร้อมห่อฟิล์มยืดสำหรับคำสั่งซื้อขนาดใหญ่
• ระยะเวลาการผลิตปกติคือเท่าไร? ขึ้นอยู่กับปริมาณและความซับซ้อนของการปรับแต่ง โดยทั่วไปอยู่ที่ 2‑4 สัปดาห์สำหรับคำสั่งซื้อมาตรฐาน และอาจขยายเวลาหากต้องการวัสดุพิเศษหรือการเคลือบผิวที่ต้องสั่งนำเข้า

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับข้อกำหนดทางเทคนิคหรือต้องการขอใบเสนอราคา กรุณาติดต่อทีมขายผ่านแบบฟอร์มด้านล่าง เรายินดีให้คำแนะนำด้านวิศวกรรมเพื่อช่วยให้คุณเลือกผลิตภัณฑ์ที่เหมาะสมกับการใช้งานจริงและลดความเสี่ยงในการหยุดทำงานของระบบ
