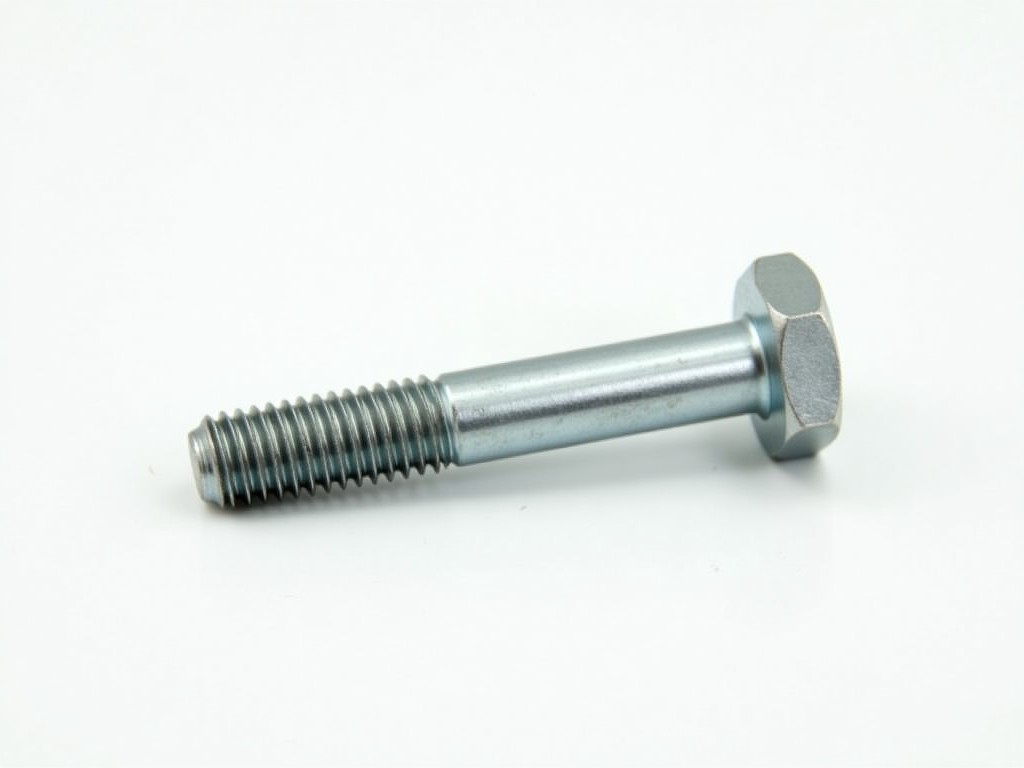

ผู้ผลิตบ็อตหัวแหวนหกเหลี่ยม OEM 1 2 13
ผู้ผลิตบ็อตหัวแหวนหกเหลี่ยม OEM 1 2 13
บ็อตหัวแหวนหกเหลี่ยมเป็นตัวยึดที่ออกแบบมาเพื่อให้แรงบีบอัดกระจายทั่วพื้นผิวหน้าแปลน ลดความเครียดจุดโฟกัสและป้องกันการเสียรูปของแผ่นกั้นเมื่อรับภาระโหลดสูง รุ่น OEM 1 2 13 กำหนดขนาดเกลียวและขนาดหน้าแปลนตามมาตรฐานอุตสาหกรรมเฉพาะ เพื่อให้สามารถแลกเปลี่ยนกับชิ้นส่วนเดิมได้โดยไม่ต้องปรับแต่งเพิ่มเติม
รายละเอียดทางเทคนิค
เกลียวเป็นแบบเมตริกหยาบ (เช่น M8, M10, M12) ตามมาตรฐาน ISO 261 ระดับความแรงของเหล็กมักอยู่ในช่วง 8.8 ถึง 10.9 ซึ่งให้ค่าความต้านทานแรงดึงระหว่าง 800 ถึง 1040 MPa ความกว้างของหกเหลี่ยมตรงกับขนาดเกลียวตามมาตรฐาน ASME B18.2.2 เพื่อให้สามารถใช้ประแจหรือบล็อกขนาดมาตรฐานได้
วัสดุและการเคลือบ
วัสดุพื้นฐานที่ใช้ได้แก่ เหล็กคาร์บอนปานกลาง เหล็กอัลลอยด์ และสแตนเลสเกรด A2 หรือ A4 ขึ้นกับสภาพแวดล้อมการใช้งาน เพื่อป้องกันการกัดกร่อนสามารถเคลือบได้หลายวิธี เช่น การชุบสังกะสีไฟฟ้า (ความหนา 5–12 µm) การจุ่มร้อนสังกะสี (ความหนา 45–85 µm) หรือการเคลือบ PTFE สำหรับการใช้งานที่ต้องการแรงเสียดทานต่ำ
การใช้งานในอุตสาหกรรม
ในระบบท่อความดันสูง บ็อตประเภทนี้ช่วยกระจายแรงบีบจากหน้าแปลนไปยังบ็อตหลายตัว ลดโอกาสการรั่วซึมที่จุดเชื่อมต่อ ในอุตสาหกรรมยานยนต์ใช้ยึดฝาครอบเครื่องยนต์และตัวถังที่ต้องการความทนทานต่อการสั่นสะเทือน ส่วนงานโครงสร้างเหล็กใช้เชื่อมต่อแผ่นหนาแปลนที่ต้องการค่าความต้านทานการเลื่อนสูงโดยไม่ต้องเพิ่มจำนวนบ็อต
การควบคุมคุณภาพ
การตรวจสอบมิติทำด้วยเครื่องวัดแบบภาพและไมโครมิเตอร์เพื่อยืนยันเส้นผ่านศูนย์กลางเกลียว ความยาวเกลียว และความหนาของแหวนหน้าแปลนภายในความคลาดเคลื่อน ±0.15 mm การทดสอบความแข็งทำโดยใช้เครื่องวัด Rockwell เพื่อให้ค่าความแข็งอยู่ในช่วงที่สอดคล้องกับระดับเหล็กที่กำหนด นอกจากนี้ยังทำการทดสอบแรงบิดบนตัวอย่างสุ่มเพื่อตรวจสอบว่าค่าแรงบิดที่ให้แรงดึงตามสเปคอยู่ภายในช่วงที่กำหนด
ตัวเลือกการปรับแต่ง
ผู้ผลิตสามารถปรับความยาวเกลียวตามความต้องการของการยึดหน้าแปลนที่มีความหนาต่างกัน เปลี่ยนขนาดเส้นผ่านศูนย์กลางแหวนหน้าแปลนเพื่อให้เหมาะกับพื้นที่ติดตั้งจำกัด และเลือกเกรดวัสดุหรือประเภทการเคลือบตามสภาพสารเคมีหรืออุณหภูมิการทำงาน ความยาวของส่วนหัวหกเหลี่ยมสามารถปรับให้เข้ากับเครื่องมือที่มีขนาดจำกัดได้
ข้อมูลทางเทคนิคทั่วไป
| รายการ | ค่าทั่วไป | หมายเหตุ |
|---|---|---|
| ขนาดเกลียว (เมตริก) | M8 – M24 | เลือกได้ตามความต้องการ |
| ระดับความแรง | 8.8, 10.9 | ขึ้นกับเกรดเหล็ก |
| เส้นผ่านศูนย์กลางแหวนหน้าแปลน | 1.5 × ดั้งเกลียว (ตามมาตรฐาน) | สามารถปรับได้ตามคำขอ |
| ความหนาแหวนหน้าแปลน | 0.5 × ดั้งเกลียว | ค่าทั่วไปสำหรับการใช้งานมาตรฐาน |
| การเคลือบป้องกันสนิม | สังกะสีไฟฟ้า 5–12 µm หรือ จุ่มร้อน 45–85 µm | เลือกตามสภาพแวดล้อม |
คำถามที่พบบ่อย
สามารถปรับขนาดเกลียวและหน้าแปลนได้หรือไม่?
ได้ ขนาดเกลียว ความยาวเกลียว และเส้นผ่านศูนย์กลางแหวนหน้าแปลนสามารถปรับแต่งตามแบบ drawing หรือข้อกำหนดของโครงการได้ โดยต้องให้ข้อมูลเกี่ยวกับแรงบิดที่ต้องการและวัสดุหน้าแปลนที่ใช้ร่วมกัน
วัสดุใดบ้างที่มีให้เลือกสำหรับงานที่มีสารเคมีกัดกร่อน?
สำหรับสภาพแวดล้อมที่มีสารเคมีกัดกร่อนปานกลางถึงรุนแรง สามารถจัดหาสแตนเลสเกรด A2 (304) หรือ A4 (316) ได้ รวมถึงตัวเลือกการเคลือบพิเศษ เช่น เคลือบนิเกิลไฟฟ้าหรือเคลือบโครเมียมสำหรับการป้องกันเพิ่มเติม
กระบวนการตรวจสอบคุณภาพมีอะไรบ้าง?
การตรวจสอบประกอบด้วยการวัดมิติ การทดสอบความแข็ง Rockwell การตรวจสอบความหนาการเคลือบด้วยเครื่องวัดความหนาฟิล์มแบบแม่เหล็กไฟฟ้า และการทดสอบแรงบิดบนตัวอย่างสุ่มเพื่อยืนยันค่าความต้านทานแรงดึงตามสเปค
ติดต่อสอบถาม
หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับข้อกำหนดเฉพาะ ตัวอย่างสินค้า หรือใบเสนอราคา กรุณาติดต่อทีมขายผ่านแบบฟอร์มด้านล่าง
