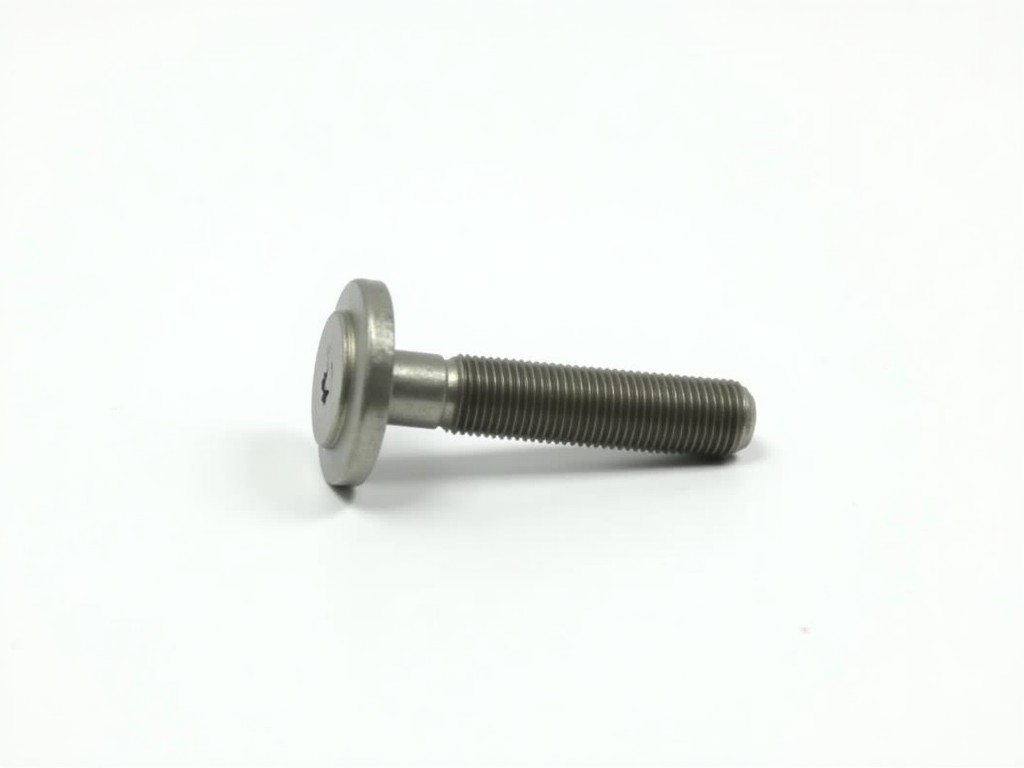

ผู้จัดจำหน่ายโดยตรงจากโรงงาน บล็อตแปลน M8 เกลียว 1.25 x 20 มม.

บล็อตแปลน M8 ที่มีเกลียวละเอียด 1.25 มม. และความยาวภายใต้หัว 20 มม. ถูกออกแบบมาเพื่อให้แรงยึดเหนี่ยวกระจายทั่วหน้าแปลน ลดความเครียดจุดเฉพาะและป้องกันการเสียรูปของหน้าแปลนในระบบท่อ ประปา เครื่องจักร และอุปกรณ์อุตสาหกรรมที่ต้องการการเชื่อมต่อที่แข็งแรงและสามารถถอดประกอบได้บ่อยครั้ง

ข้อมูลจำเพาะทางเทคนิค

เส้นผ่านศูนย์กลางเกลียวภายนอกคือ 8 มม. ตามมาตรฐานเมตริก M8 พิชเกลียว 1.25 มม. ถัดจากเกลียวหยาบทั่วไป ให้ความละเอียดสูงเหมาะกับการปรับแต่งแรงบิดที่แม่นยำ ความยาววัดจากใต้หัวถึงปลายเกลียวเท่ากับ 20 มม. ซึ่งเหมาะกับหน้าแปลนที่มีความหนาไม่เกิน 18 มม. หลังจากวัดแรงบิดแล้วจะเหลือความยาวเกลียวที่ทำหน้าที่ยึดอย่างเต็มที่

วัสดุและการเคลือบ

• เหล็กคาร์บอนเกรด 8.8 (ความแข็งแรงดึงประมาณ 800 MPa) เหมาะกับการใช้งานทั่วไปในสภาวะแห้ง
• สแตนเลสเกรด A2-70 และ A4-80 ทนต่อการกัดกร่อนในสภาพแวดล้อมชื้นหรือมีสารเคมี
• เหล็กผสมผ่านการอบชุบความแข็งสูง (เช่น เกรด 10.9) สำหรับงานที่ต้องรับแรงสูง
• การเคลือบที่พบบ่อย: เคลือบสังกะสีไฟฟ้า (Zn électrogalvanized) ความหนา 5‑8 µm, เคลือบสังกะสีจุ่มร้อน (HDG) ความหนา 45‑65 µm, และเคลือบ PTFE เพื่อลดแรงเสียดทาน

การใช้งานในอุตสาหกรรม

ในระบบท่อความดันสูง บล็อตแปลนจะทำหน้าที่เป็นตัวกระจายแรงจากตัวยึดไปยังพื้นที่หน้าแปลนที่กว้างขึ้น จึงช่วยป้องกันการยุบตัวหรือรอยรั่วที่เกิดจากแรงจุดเฉพาะเกินไป ยิ่งเมื่อใช้เกลียวละเอียด 1.25 มม. ผู้ติดตั้งสามารถควบคุมแรงบิดได้ละเอียดขึ้น ซึ่งเป็นประโยชน์ในงานที่ต้องการค่าแรงบิดเฉพาะ เช่น การต่อ flange ของปั๊ม วาล์ว หรือถังความดัน นอกจากนี้ยังใช้ในโครงสร้างเครื่องจักรที่ต้องการถอดประกอบบ่อยเพื่อบำรุงรักษา เช่น ฝาครอบเกียร์ หรือแพลตฟอร์มรองรับมอเตอร์

การควบคุมคุณภาพ

กระบวนการผลิตเริ่มจากการตรวจสอบใบรับรองวัตถุดิบ (mill test report) เพื่อยืนยันองค์ประกอบทางเคมีและคุณสมบัติเชิงกล หลังขึ้นรูปโดยการขึ้นรูปเย็นหรือร้อนตามชนิดวัสดุ จะทำการตรวจสอบขนาดด้วยเกจ go/no-go ที่ตรงตามมาตรฐian ISO 898‑1 สำหรับความยาวเกลียวและเส้นผ่านศูนย์กลางแปลน นอกจากนี้ยังทำการทดสอบความแข็ง Rockwell หรือ Vickers บนตัวอย่างสุ่ม เพื่อให้แน่ใจว่าค่าความแข็งอยู่ในช่วงที่กำหนดสำหรับเกรดที่เลือก การตรวจสอบความหนาเคลือบทำโดยใช้เครื่องวัดความหนาแม่เหล็กหรือกระแสไหลวน และมีการสุ่มทดสอบแรงดึงทุกชุดผลิตเพื่อยืนยันค่าความแข็งแรงดึงตามที่รับประกัน

ตัวเลือกการปรับแต่ง

• ความยาวใต้หัว: สามารถผลิตได้ตั้งแต่ 10 มม. ถึง 50 มม. ตามความต้องการของหน้าแปลน
• เส้นผ่านศูนย์กลางแปลน: ปรับเปลี่ยนได้จาก 10 มม. ถึง 20 มม. เพื่อเหมาะกับขนาดหน้าแปลนที่แตกต่างกัน
• ประเภทหัว: หกเหลี่ยมมาตรฐาน, หัวหกเหลี่ยมแบบมีร่องสำหรับประแจแรงบิด, หรือหัวซ็อกเก็ตสำหรับพื้นที่จำกัด
• เกลียว: เลือกเกลียวหยาบ (ปกติ) หรือเกลียวละเอียดได้ตามขั้นตอน 0.5 มม. หรือ 1.0 มม.
• วัสดุและการเคลือบ: ตามตารางวัสดุข้างต้น หรือสามารถขอเคลือบพิเศษเช่น ชุบนิกเกิลไร้ไฟฟ้า (electroless nickel) หรือชุบโครเมียมได้
• การบรรจุ: บรรจุเป็นถุงพลาสติก 100 ตัว, กล่องกระดาษ 500 ตัว หรือพาเลทตามขนาดคำสั่งซื้อ พร้อมป้ายกำกับที่แสดงขนาด เกรด และวันผลิต

คำถามที่พบบ่อย

สามารถปรับเปลี่ยนความยาวใต้หัวได้หรือไม่?

ได้ ความยาวสามารถผลิตตามความต้องการตั้งแต่ 10 มม. ถึง 50 มม. โดยต้องแจ้งขนาดที่ต้องการในใบขอเสนอราคา

ต้องให้ข้อมูลอะไรบ้างก่อนขอใบเสนอราคา?

ควรแจ้งขนาดเกลียว (M8, พิช), ความยาวใต้หัว, เส้นผ่านศูนย์กลางแปลนที่ต้องการ, วัสดุ (เหล็กคาร์บอน, สแตนเลส ฯลฯ), ประเภทการเคลือบ, ปริมาณขั้นต่ำ และความต้องการบรรจุภัณฑ์หรือการติดป้ายกำกับพิเศษ

มีวัสดุอะไรบ้างให้เลือก?

เหล็กคาร์บอนเกรด 8.8 และ 10.9, สแตนเลส A2-70, A4-80, และเหล็กผสมที่ผ่านการอบชุบความแข็งสูง สามารถขอใบรับรองวัตถุดิบได้ตามคำขอ

ตรวจสอบคุณภาพอย่างไร?

ทำการตรวจสอบมิติด้วยเกจ go/no-go, ทดสอบความแข็ง Rockwell/Vickers, วัดความหนาเคลือบ, และสุ่มทดสอบแรงดึงตามมาตรฐาน ISO 898‑1

บรรจุภัณฑ์มีแบบใดบ้าง?

บรรจุเป็นถุงพลาสติก (100 ตัว), กล่องกระดาษ (500 ตัว), หรือพาเลทตามขนาดคำสั่งซื้อ พร้อมป้ายระบุขนาด เกรด และวันผลิต สามารถขอการบรรจุพิเศษได้ตามตกลง
