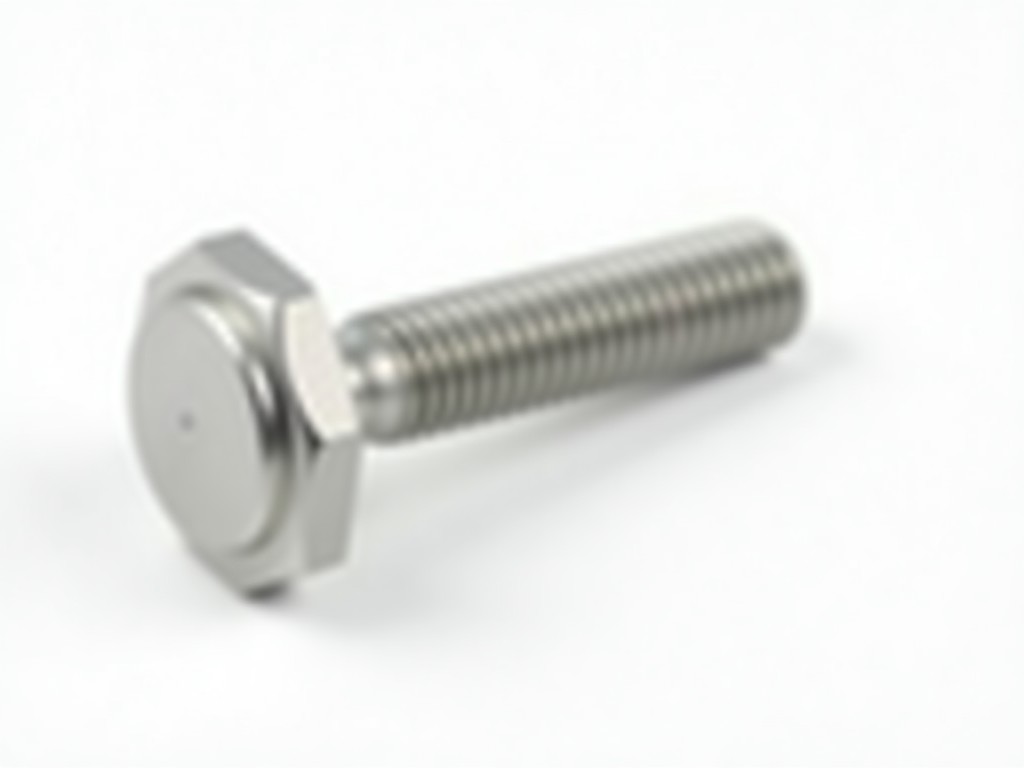

ผู้ผลิตบล็อตแปลนแบบกำหนดเอง M12 เกลียว 1.25 x 30 มม.

ภาพรวมผลิตภัณฑ์

บล็อตแปลนแบบหัวแปลน (flange bolt) ประกอบด้วยแกนเกลียวและฐานแปลนที่ช่วยกระจายแรงยึดเหนี่ยวให้ทั่วพื้นผิวชิ้นงาน ลดความเสี่ยงของการทำให้เกิดรอยบุบหรือความเสียหายที่จุดยึด เกลียวเมตริก M12 พร้อมพิทช์ 1.25 มม. ความยาวใต้หัว 30 มม. เหมาะกับการยึดชิ้นส่วนที่ต้องการแรงบิดปานกลางและต้องการพื้นผิวรับแรงที่กว้างขึ้น

ข้อมูลทางเทคนิคหลัก

ตัวเลือกวัสดุและการเคลือบผิว

การเลือกวัสดุขึ้นกับสภาพแวดล้อมการใช้งานและข้อกำหนดด้านความแข็งแรง เหล็กคาร์บอนให้ความแข็งแรงสูงต่อต้นทุนต่ำ แต่ต้องเคลือบป้องกันการกัดกร่อน สแตนเลสชนิดออสเทนิติกให้ความต้านทานต่อสารเคมีและความชื้นดีเยี่ยมโดยไม่ต้องเคลือบเพิ่มเติม การเคลือบซิงค์ไฟฟ้าให้ชั้นป้องกันประมาณ 5–12 µm ขึ้นกับกระบวนการ ในขณะที่ฮอทดิปกัลวาไนซ์ให้ความหนามากกว่า 50 µm เหมาะกับงานกลางแจ้งที่ต้องการอายุการใช้งานยาวนาน

• เหล็กคาร์บอนเกรด 8.8 (ความต้านทานแรงดึงประมาณ 800 MPa)
• เหล็กคาร์บอนเกรด 10.9 (ความต้านทานแรงดึงประมาณ 1040 MPa)
• สแตนเลส A2-70 (ความต้านทานแรงดึงประมาณ 700 MPa, ทนการกัดกร่อนในบรรยากาศทั่วไป)
• สแตนเลส A4-80 (ความต้านทานแรงดึงประมาณ 800 MPa, ทนต่อคลอไรด์และสภาพทะเล)
• เคลือบซิงค์ไฟฟ้าความหนา 8 µm (ตามมาตรฐาน ISO 2081)
• เคลือบฮอทดิปกัลวาไนซ์ความหนา 55 µm (ตามมาตรฐาน ASTM A153)

กระบวนการผลิตและการควบคุมคุณภาพ

การขึ้นรูปเกลียวทำโดยการตัดเกลียวบนแท่งที่ผ่านการอบอุ่นแล้วขึ้นรูปหัวแปลนโดยการขึ้นรูปเย็นหรือร้อนขึ้นกับขนาดและปริมาณ การตรวจสอบมิติใช้เกจเกลียวและไมโครมิเตอร์วัดความยาวใต้หัวและเส้นผ่านศูนย์กลางหัวแปลน การทดสอบแรงดึงทำบนตัวอย่างสุ่มตามมาตรฐาน ISO 898-1 เพื่อยืนยันค่าความแข็งแรงที่ระบุ การตรวจจับรอยร้าวผิวใช้วิธีการตรวจด้วยแม่เหล็กหรือการตรวจด้วยของเหลวซึมผ่านตามความเหมาะสมของวัสดุ

การตรวจสอบการเคลือบผิวทำโดยวัดความหนาด้วยเครื่องวัดความหนาแบบแม่เหล็กไฟฟ้าและทดสอบการยึดเกาะด้วยวิธี cross‑cut tape test ผลการตรวจสอบจะถูกบันทึกในรายงานคุณภาพประจำล็อต เพื่อให้ลูกค้าสามารถตรวจสอบย้อนกลับได้

การใช้งานในอุตสาหกรรม

• ยึดแผ่นป้องกันและฝาครอบในระบบลำเลียงสินค้า โดยแรงกระจายจากแปลนช่วยป้องกันการยุบตัวของแผ่นบาง
• ประกอบโครงสร้างเหล็กในงานก่อสร้างโรงงาน ที่ต้องการความเร็วในการติดตั้งและสามารถถอดประกอบซ้ำได้
• ติดตั้งอุปกรณ์ไฟฟ้าและตัวควบคุมในตู้คอนโทรล โดยแปลนให้พื้นผิวสัมผัสที่เรียบ ลดการเกิดจุดความเครียด
• ยึดชิ้นส่วนในระบบไฮดรอลิกและนิวเมติก ที่ต้องทนต่อการสั่นสะเทือนและการเปลี่ยนแปลงความดัน
• ใช้ในงานยานยนต์และอุปกรณ์การเกษตรที่ต้องการความทนทานต่อสารเคมีและดิน

ตัวเลือกการปรับแต่ง

นอกจากขนาดมาตรฐาน M12 x 1.25 x 30 มม. เราสามารถปรับความยาวใต้หัวในช่วง 20–80 มม. เปลี่ยนพิทช์เป็น 1.0 หรือ 1.5 มม. ตามความต้องการของการออกแบบเกลียว ปรับขนาดเส้นผ่านศูนย์กลางหัวแปลนและความสูงเพื่อให้เหมาะกับช่องว่างการประกอบ เลือกหัวแปลนแบบหกเหลี่ยมหรือแบบกลมตามเครื่องมือที่ใช้ รวมถึงการแกะสลักโลโก้หรือหมายเลขชิ้นส่วนบนหัวแปลนด้วยการเลเซอร์หรือการปั๊ม

• ความยาวใต้หัว: 20–80 มม. (ปรับได้ทุก 1 มม.)
• พิทช์เกลียว: 1.0, 1.25, 1.5 มม.
• วัสดุ: เหล็กคาร์บอนเกรด 4.6–12.9, สแตนเลสเกรด A1–A4, โลหะผสมไทเทเนียม (ตามคำขอ)
• การเคลือบ: ซิงค์, นิกเกิล, ฟอสเฟต, ชุบแข็ง, ไม่เคลือบ
• การตรวจสอบเพิ่มเติม: การทดสอบความแข็งผิว, การวิเคราะห์องค์ประกอบทางเคมี, การตรวจจับรอยแตกด้วยการตรวจด้วยคลื่นความถี่สูง

บรรจุภัณฑ์และการจัดส่ง

บล็อตแปลนบรรจุในกล่องกระดาษลูกฟูกชั้นเดียวหรือสองชั้นตามน้ำหนักรวม โดยใช้แผ่นกระดาษกันกระแทกและถุงพลาสติกป้องกันความชื้นภายใน แต่ละกล่องมีฉลากแสดงขนาด จำนวน ล็อตผลิต และวันหมดอายุของการเคลือบ (ถ้ามี) สำหรับการส่งออกเราใช้กล่องที่ตรงตามมาตรฐาน ISPM 15 และสามารถจัดทำเอกสารรับรองแหล่งกำเนิดสินค้าได้ตามความต้องการของลูกค้า

ขั้นตอนการสอบถามและขอใบเสนอราคา

เพื่อให้ได้ใบเสนอราคาที่ตรงกับความต้องการ โปรดเตรียมข้อมูลต่อไปนี้: จำนวนที่ต้องการ, วัสดุและการเคลือบผิวที่ต้องการ, ความยาวใต้หัวหรือพิทช์ที่นอกเหนือจากมาตรฐาน, รายละเอียดการบรรจุภัณฑ์ และปลายทางการจัดส่ง หลังจากได้รับข้อมูลเราจะตอบกลับด้วยใบเสนอราคาพร้อมเวลาการผลิตประมาณและเงื่อนไขการชำระเงินภายในหนึ่งวันทำการ
