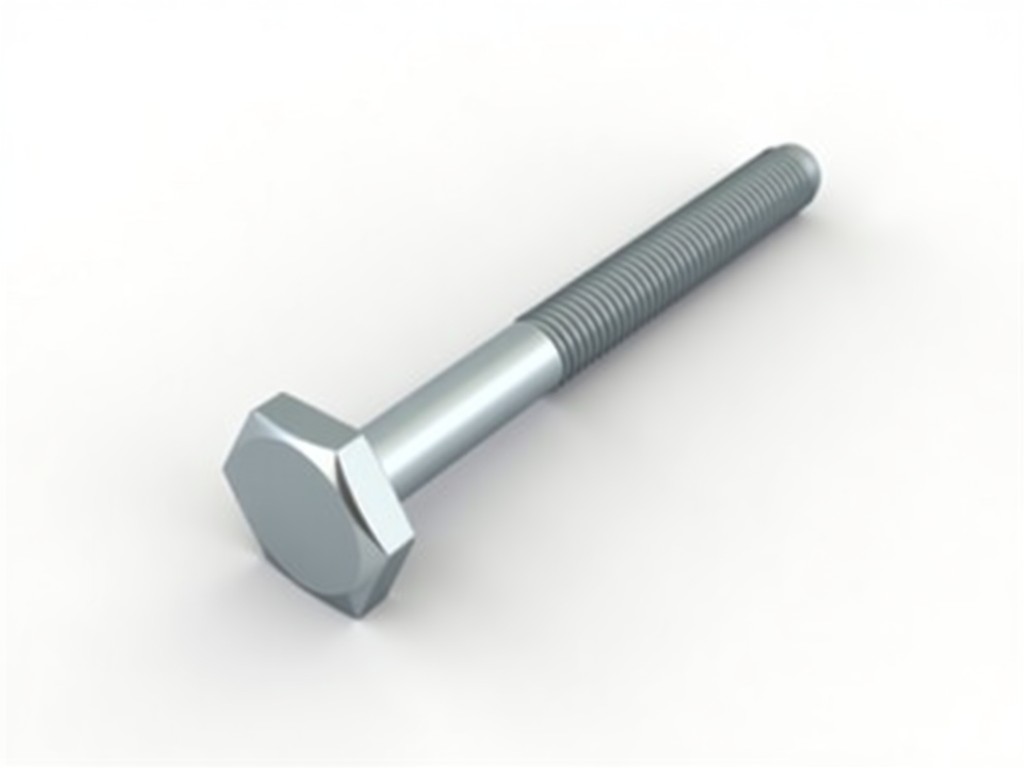

ผู้ผลิตสลักเกลียวโครงสร้างแรงเสียดทานสูงแบบปรับแต่ง
ผู้ผลิตสลักเกลียวโครงสร้างแรงเสียดทานสูงแบบปรับแต่ง
สลักเกลียวโครงสร้างแรงเสียดทานสูงออกแบบมาเพื่อเพิ่มแรงต้านทานการเลื่อนระหว่างพื้นผิวสัมผัสโดยไม่พึ่งพาแรงบิดเพียงอย่างเดียว คุณสมบัตินี้ช่วยลดการคลายตัวภายใต้การสั่นสะเทือนและโหลดแบบไดนามิก ทำให้เหมาะกับการเชื่อมต่อโครงสร้างที่ต้องการความเสถียรในระยะยาวโดยไม่ต้องตรวจสอบแรงบิดบ่อยครั้ง
หลักการทำงานและคุณสมบัติทางเทคนิค
แรงเสียดทานระหว่างเกลียวและพื้นผิวรับแรงถูกควบคุมผ่านการออกแบบรูปร่างเกลียวและการเลือกวัสดุเคลือบผิวที่มีค่าสัมประสิทธิ์แรงเสียดทาน (μ) อยู่ในช่วง 0.4–0.6 ขึ้นกับการจับคู่พื้นผิว ซึ่งสูงกว่าสลักเกลียวมาตรฐานที่มักมี μ อยู่ระหว่าง 0.2–0.3 ค่าดังกล่าวทำให้สามารถถ่ายโอนแรงเฉือนได้มากขึ้นโดยไม่เพิ่มแรงดึงของเกลียว
ความต้านทานแรงดึงของสลักเกลียวประเภทนี้มักอยู่ที่ 800–1200 MPa ขึ้นกับการอบชุบและขนาดเกลียว ในขณะที่ค่าความแข็งผิวหลังการชุบแข็งอยู่ในช่วง 35–45 HRC ซึ่งช่วยป้องกันการสึกหรอของเกลียวภายใต้แรงสัมผัสซ้ำๆ
วัสดุและการเลือกส่วนประกอบ
วัสดุหลักที่ใช้คือเหล็กผสมโครเมียมโมลิบดีนัม (เช่น 4140, 4340) ซึ่งสามารถปรับสมบัติด้วยการอบอุ่นและการชุบแข็งได้ตามความต้องการของโครงการ สำหรับสภาพแวดล้อมที่มีความชื้นสูงหรือสารเคมี อาจเลือกใช้การเคลือบผิวแบบซิงค์นิกเกิล, ฟอสเฟต หรือการชุบโครเมียมแข็งเพื่อเพิ่มค่าสัมประสิทธิ์แรงเสียดทานและป้องกันการกัดกร่อน
การเลือกขนาดเกลียวและความยาวขึ้นกับความหนาของแผ่นเชื่อมต่อและค่าพรีโหลดที่ต้องการ โดยทั่วไปจะใช้เกลียวเมตริก M12–M48 หรือเกลียวนิ้ว ½″–2″ โดยมีขั้นตอนการผลิตที่ควบคุมความคลาดเคลื่อนของเส้นผ่านศูนย์กลางเกลียวให้อยู่ในระดับ ±0.02 mm เพื่อให้แรงเสียดทานคงที่ตลอดช่วงการทำงาน
ค่าที่กำหนดได้ตามความต้องการโครงการ
| คุณสมบัติ | ช่วงค่าทั่วไป | หน่วย |
|---|---|---|
| สัมประสิทธิ์แรงเสียดทาน (μ) | 0.40 – 0.60 | – |
| ความต้านทานแรงดึง | 800 – 1200 | MPa |
| ความแข็งผิว (HRC) | 35 – 45 | HRC |
| ความคลาดเคลื่อนเส้นผ่านศูนย์กลางเกลียว | ±0.02 | mm |
การออกแบบให้เหมาะกับการใช้งาน
ในงานโครงสร้างเหล็ก เช่น เสาและคานสะพาน การเชื่อมต่อที่ต้องรับแรงสั่นสะเทือนจากยานพาหนะหรือลม จะได้ประโยชน์จากแรงเสียดทานสูงเนื่องจากลดความเสี่ยงของการคลายเกลียวโดยไม่ต้องใช้อุปกรณ์ล็อกเพิ่มเติม นอกจากนี้ยังช่วยลดน้ำหนักของระบบยึดโดยสามารถใช้เกลียวขนาดเล็กลงแต่ยังคงถ่ายโอนแรงเฉือนได้เทียบเท่า
สำหรับเครื่องจักรหนัก เช่น โรงงานผลิตเหล็กกล้า หรืออุปกรณ์ขุดเจาะ การสัมผัสกับฝุ่นละอองและความชื้นทำให้ผิวเกลียวอาจเกิดสนิมซึ่งลดค่าสัมประสิทธิ์แรงเสียดทาน การเลือกเคลือบผิวที่ทนต่อการกัดกร่อนจึงเป็นส่วนสำคัญในการรักษาประสิทธิภาพของแรงเสียดทานตลอดอายุการใช้งาน
ตัวเลือกการปรับแต่ง
- ความยาวเกลียว: 20 mm – 300 mm (ปรับได้ตามความหนาแผ่น)
- ประเภทหัวบอท: หัวหกเหลี่ยม, หัวจม, หัวแป๊ป, หรือหัวตามแบบรูปวาดของลูกค้า
- รูปแบบเกลียว: เกลียวเมตริก coarse/fine, เกลียวนิ้ว UNC/UNF, หรือเกลียวตามมาตรฐานพิเศษ
- การเคลือบผิว: ซิงค์นิกเกิล, ฟอสเฟต, โครเมียมแข็ง, หรือไม่มีการเคลือบสำหรับงานภายในที่ควบคุมความชื้น
- กระบวนการอบชุบ: อบอุ่นธรรมดา, อบอุ่นแล้วชุบน้ำมัน, หรืออบอุ่นแล้วชุบน้ำเพื่อให้ได้ค่าความแข็งและความเหนียวตามต้องการ
การควบคุมคุณภาพและการทดสอบ
กระบวนการผลิตเริ่มต้นด้วยการตรวจสอบวัตถุดิบโดยใช้สเปกตรัมวิเคราะห์เพื่อยืนยันองค์ประกอบทางเคมีตามมาตรฐาน ASTM หรือ EN ที่เกี่ยวข้อง หลังจากการขึ้นรูปเกลียวจะทำการวัดเส้นผ่านศูนย์กลางและพitch ด้วยเครื่องมือวัดแบบเลเซอร์เพื่อให้แน่ใจว่าความคลาดเคลื่อนอยู่ในช่วงที่กำหนด
การทดสอบแรงดึงทำบนตัวอย่างที่ตัดจากผลิตภัณฑ์สำเร็จรูปโดยใช้เครื่องทดสอบแรงดึงแบบไฮดรอลิก โดยบันทึกค่าความเครียดสูงสุดและการยืดตัวที่จุดหัก เพื่อตรวจสอบว่าอยู่ภายในช่วงที่กำหนดในตารางค่าที่กำหนดได้ การทดสอบแรงเสียดทานทำโดยใช้เครื่องมือวัดแรงบิดบนแผ่นทดสอบที่มีผิวสัมผัสเหมือนกับการใช้งานจริง วัดค่าแรงบิดที่จำเป็นในการเริ่มการเลื่อนและคำนวณค่าสัมประสิทธิ์แรงเสียดทานจากแรงบิด น้ำหนักเกลียว และรัศมีที่มีผล
นอกจากนี้ยังมีการตรวจสอบความหยาบผิว (Ra) ด้วยเครื่องมือวัดแบบสัมผัสเพื่อให้แน่ใจว่าค่าความหยาบอยู่ในช่วงที่เหมาะสมกับการเคลือบผิวที่เลือก โดยทั่วไปจะควบคุมไม่เกิน 1.6 μm สำหรับผิวที่ต้องการแรงเสียดทานสูง และไม่เกิน 0.8 μm สำหรับผิวที่ต้องการความเรียบเพื่อป้องกันการกัดกร่อน
รายการตรวจสอบคุณภาพปกติ
| รายการตรวจสอบ | วิธีการทดสอบ | เกณฑ์ยอมรับ |
|---|---|---|
| องค์ประกอบทางเคมี | สเปกตรัมวิเคราะห์ (OES) | ตามมาตรฐานวัสดุที่เลือก (เช่น ASTM A434) |
| เส้นผ่านศูนย์กลางเกลียว | เครื่องวัดเลเซอร์ | ±0.02 mm จากค่าที่กำหนด |
| ความต้านทานแรงดึง | เครื่องทดสอบแรงดึงไฮดรอลิก | 800–1200 MPa (ขึ้นกับเกรด) |
| สัมประสิทธิ์แรงเสียดทาน (μ) | เครื่องวัดแรงบิดบนแผ่นทดสอบ | 0.40–0.60 |
| ความหยาบผิว (Ra) | เครื่องวัดความหยาบแบบสัมผัส | ≤1.6 μm (ผิวเคลือบ) หรือ ≤0.8 μm (ผิวไม่เคลือบ) |
คำถามที่พบบ่อย (FAQ)
- สามารถปรับความยาวและเกลียวตามแบบรูปวาดของลูกค้าได้หรือไม่?
- ได้ เราสามารถผลิตสลักเกลียวตามความยาว เกลียว และรูปแบบหัวที่ระบุในแบบรูปวาดได้ โดยต้องให้ไฟล์ 2D หรือ 3D พร้อมข้อมูลวัสดุและการเคลือบผิวที่ต้องการ
- ต้องเตรียมข้อมูลอะไรบ้างก่อนขอใบเสนอราคา?
- ควรแจ้งขนาดเกลียว (เส้นผ่านศูนย์กลางและความยาว) ประเภทหัวบอท วัสดุพื้นฐาน การเคลือบผิว (ถ้ามี) ปริมาณที่ต้องการ และเงื่อนไขการส่งมอบ (เช่น FOB หรือ CIF)
- วัสดุใดบ้างที่สามารถเลือกใช้สำหรับงานในสภาพแวดล้อมกัดกร่อนสูง?
- เราแนะนำเหล็กผสมโครเมียมโมลิบดีนัมพร้อมการเคลือบซิงค์นิกเกิลหรือโครเมียมแข็ง สำหรับสภาพเค็มจัดสามารถพิจารณาใช้สเตนเลสเกรด 316L พร้อมการเคลือบฟอสเฟตเพื่อเพิ่มแรงเสียดทาน
- วิธีการตรวจสอบคุณภาพแรงเสียดทานทำอย่างไร?
- เราใช้เครื่องวัดแรงบิดบนแผ่นทดสอบที่มีผิวสัมผัสเหมือนกับการใช้งานจริง วัดแรงบิดเริ่มต้นการเลื่อนและคำนวณค่าสัมประสิทธิ์แรงเสียดทานจากแรงบิด น้ำหนักเกลียว และรัศมีที่มีผล โดยทำการทดสอบทุกล็อตผลิตก่อนออกจากโรงงาน
- บรรจุภัณฑ์และการจัดส่งมีตัวเลือกใดบ้าง?
- บรรจุในกล่องกันกระแทกพร้อมฟิล์มกันความชื้น หรือบนพาเลทไม้ตามขนาดคำสั่งซื้อ สำหรับการส่งออกเราใช้กล่องที่ตรงตามมาตรฐาน ISPM‑15 และสามารถจัดเตรียมเอกสารรับรองแหล่งที่มาได้ตามต้องการ
- ระยะเวลาการผลิตปกติใช้เวลานานเท่าใด?
- ขึ้นกับความซับซ้อนของการปรับแต่งและปริมาณสั่งผลิต โดยทั่วไปอยู่ในช่วง 3–6 สัปดาห์หลังจากยืนยันแบบและรับมัดจำ สำหรับงานด่วนสามารถพิจารณาเร่งกระบวนการอบชุบและการตรวจสอบได้ตามข้อตกลง
หากต้องการปรึกษาเกี่ยวกับการออกแบบสลักเกลียวแรงเสียดทานสูงสำหรับโครงการเฉพาะ สามารถติดต่อทีมวิศวกรของเราผ่านแบบฟอร์มด้านล่างเพื่อขอใบเสนอราคาและเอกสารข้อมูลทางเทคนิค
