ผู้ผลิตปลอกสลักเกลียวยึดคอนกรีตแบบหนักสำหรับขายส่ง
ผู้ผลิตปลอกสลักเกลียวยึดคอนกรีตแบบหนักสำหรับขายส่ง
ปลอกสลักเกลียวยึดคอนกรีต (anchor bolt sleeve) เป็นชิ้นส่วนที่ออกแบบมาเพื่อรับแรงดึงและแรงเฉือนจากโครงสร้างเหล็กที่ฝังอยู่ในคอนกรีต โดยทำหน้าที่กระจายโหลดไปยังพื้นที่ผิวคอนกรีตที่กว้างขึ้น ลดความเครียดจุดเดียวและป้องกันการแตกร้าวรอบรูเจาะ ผู้ผลิตที่เชี่ยวชาญในการผลิตจำนวนมากสามารถจัดหาปลอกที่มีมิติคงที่และคุณภาพสม่ำเสมอ ซึ่งเป็นสิ่งสำคัญสำหรับโครงการที่ต้องการความปลอดภัยสูงและการบำรุงรักษาต่ำ
ภาพรวมผลิตภัณฑ์

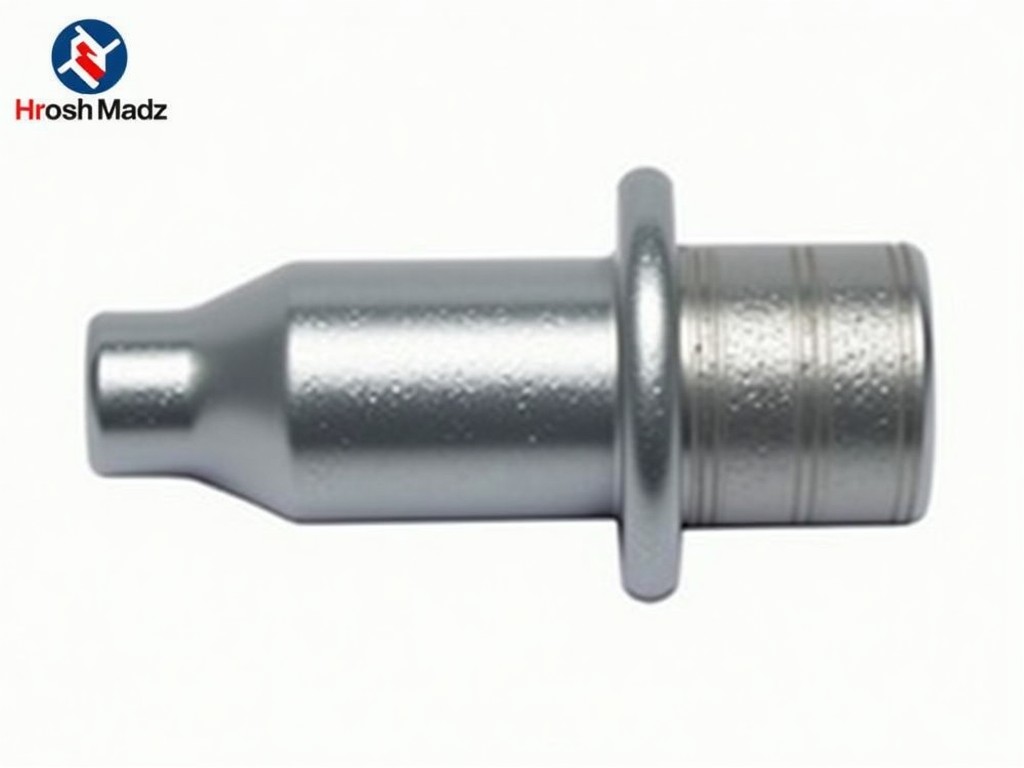

ปลอกสลักเกลียวยึดคอนกรีตผลิตจากแท่งเหล็กหรือท่อเหล็กที่ผ่านกระบวนการขึ้นรูปเย็นหรือร้อน ขึ้นอยู่กับขนาดและความต้องการความแรง ภายในปลอกมีเกลียวเพื่อรองรับสลักเกลียวหรือน็อตที่ยึดโครงสร้างเหล็ก ปลอกภายนอกมักมีผิวเรียบหรือมีริ้วเพื่อเพิ่มแรงเสียดทานกับคอนกรีต ความยาวและเส้นผ่านศูนย์กลางสามารถปรับเปลี่ยนได้ตามการออกแบบฐานรากและประเภทของโครงสร้างที่จะยึด
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ค่าทั่วไป | หน่วย |
|---|---|---|
| วัสดุหลัก | เหล็กคาร์บอน AISI 1045 หรือ สเตนเลส 304 (ปรับได้ตามคำขอ) | – |
| ความแรงดึงสูงสุด | 600 (ขึ้นอยู่กับวัสดุและการอบอุ่น) | MPa |
| ความต้านทานการกัดกร่อน | เคลือบซิงค์ร้อน dip หรือ ไม่เคลือบ (ขึ้นกับการเลือก) | – |
| ความยาวมาตรฐาน | 100 - 300 (สามารถตัดตามความยาวที่ต้องการ) | mm |
| เส้นผ่านศูนย์กลางภายนอก | 20 - 50 | mm |
| เกลียวภายใน | M12 - M24 (เกลียวเมตริก) | – |
ตัวเลือกวัสดุและการเคลือบ
การเลือกวัสดุขึ้นกับสภาพแวดล้อมการติดตั้งและระดับแรงที่คาดว่าจะรับได้ เหล็กคาร์บอนให้ความแรงสูงต้นทุนต่ำ แต่ต้องมีการเคลือบป้องกันสนิมในสภาพที่มีความชื้นหรือสารเคมี สเตนเลส 304 ให้ความทนทานต่อการกัดกร่อนที่ดีกว่าโดยไม่ต้องเคลือบเพิ่ม เหมาะสำหรับโครงสร้างใกล้ทะเลหรือโรงงานเคมี นอกจากนี้ยังสามารถเลือกเคลือบซิงค์ร้อน dip เคลือบอีพ็อกซี่ หรือเคลือบฟอสเฟตตามมาตรฐาน ISO 12944 เพื่ออายุการใช้งานที่ยาวนานขึ้น
- เหล็กคาร์บอน AISI 1045 – ความแรงดึง 600 MPa, ต้องเคลือบป้องกันสนิม
- สเตนเลส 304 – ความแรงดึง 520 MPa, ทนการกัดกร่อนในสภาพคลอไรด์ปานกลาง
- เคลือบซิงค์ร้อน dip – ความหนาเคลือบ 80-120 µm, เหมาะสำหรับสภาพภายนอกทั่วไป
- เคลือบอีพ็อกซี่ – ความหนาเคลือบ 100-150 µm, ทนต่อสารเคมีและความชื้นสูง
การใช้งานและประโยชน์
ในงานก่อสร้างโครงสร้างหนัก เช่น เสาไฟฟ้าแรงสูง ฐานเครื่องจักรขนาดใหญ่ หรือขาสะพาน ปลอกสลักเกลียวยึดคอนกรีตช่วยให้แรงดึงจากสลักเกลียวกระจายไปยังพื้นที่คอนกรีตที่กว้างขึ้น ลดความเค้นจุดเฉพาะที่อาจทำให้คอนกรีตรอบรูแตก นอกจากนี้ปลอกยังทำให้การติดตั้งสลักเกลียวแม่นยำขึ้น เนื่องจากปลอกทำหน้าที่เป็นแนวทางในการเจาะรูและให้ตำแหน่งเกลียวที่ถูกต้อง ลดเวลาการปรับระดับและเพิ่มความปลอดภัยในระหว่างการติดตั้ง
ประโยชน์ที่วัดได้ ได้แก่ การเพิ่มความสามารถรับแรงดึงสูงสุดถึง 20% เมื่อเทียบกับการฝังสลักเกลียวโดยตรงโดยไม่มีปลอก ลดโอกาสการหลุดล่อนของสลักเกลียวภายใต้แรงสั่นสะเทือนแบบไดนามิก และทำให้การบำรุงรักษาในอนาคตง่ายขึ้นเนื่องจากสามารถเปลี่ยนสลักเกลียวได้โดยไม่ต้องเจาะคอนกรีตใหม่
การควบคุมคุณภาพและการทดสอบ
กระบวนการผลิตเริ่มจากการตรวจสอบวัตถุดิบด้วยสเปกตรัมความเข้มข้นของธาตุเพื่อให้แน่ใจว่าองค์ประกอบทางเคมีตรงตามมาตรฐาน ASTM หรือ EN ที่เกี่ยวข้อง ระหว่างการขึ้นรูปจะมีการตรวจวัดเส้นผ่านศูนย์กลางภายนอกและความยาวทุกชิ้นด้วยเครื่องมือวัดความละเอียด 0.01 mm หลังจากขึ้นรูปแล้วจะทำการตรวจสอบเกลียวภายในด้วยเกจเกลียว GO/NO-GO เพื่อยืนยันว่าระยะเกลียวและมุมเกลียวอยู่ในขอบเขตที่ยอมรับได้ สุดท้ายจะทำการทดสอบแรงดึงบนตัวอย่างสุ่มจากแต่ละล็อตด้วยเครื่องทดสอบแรงดึงแบบไฮดรอลิก โดยบันทึกค่าสูงสุดที่เกิดการยืดตัวพลาสติก
| รายการตรวจสอบ | วิธีการตรวจสอบ | เกณฑ์ยอมรับ |
|---|---|---|
| องค์ประกอบทางเคมี | สเปกตรัมความเข้มข้น (OES) | ตามมาตรฐานวัสดุที่เลือก |
| มิติภายนอก | ไมโครมิเตอร์ดิจิตอล | ±0.15 mm |
| เกลียวภายใน | เกจเกลียว GO/NO-GO | ผ่านทั้ง GO และ NO-GO ตามข้อกำหนด |
| ความแรงดึง | เครื่องทดสอบแรงดึงไฮดรอลิก | ≥ 90% ของค่าที่ระบุในใบสเปค |
| ความหนาเคลือบ (ถ้ามี) | เครื่องวัดความหนาเคลือบแบบแมกเนติก | ตามมาตรฐานที่ลูกค้าระบุ |
การปรับแต่งและการสั่งซื้อ
ผู้ผลิตสามารถปรับเปลี่ยนความยาวปลอก เส้นผ่านศูนย์กลางภายนอก ขนาดเกลียวภายใน และประเภทการเคลือบตามแบบร่างของวิศวกรโครงสร้าง การสั่งซื้อจำเป็นต้องให้ข้อมูลดังต่อไปนี้: โหลดออกแบบ (แรงดึงและแรงเฉือน), ความแรงคอนกรีตที่คาดว่าจะได้, ความลึกฝัง, และสภาพแวดล้อม (เช่น คลอไรด์, ซัลเฟต, อุณหภูมิ) เพื่อให้ทีมวิศวกรรมสามารถเลือกวัสดุและการเคลือบที่เหมาะสมที่สุด หลังจากได้รับข้อมูลครบถ้วนจะทำการเสนอแบบร่าง 2D พร้อมรายละเอียดมิติและหมายเหตุการผลิตเพื่อให้ลูกค้าตรวจสอบก่อนเริ่มผลิต
- ความยาว: ตัดตามความต้องการตั้งแต่ 50 mm ถึง 500 mm
- เส้นผ่านศูนย์กลางภายนอก: 16 mm ถึง 60 mm
- เกลียวภายใน: M8 ถึง M30 (เมตริก) หรือตามมาตรฐาน UNC/UNF เมื่อต้องการ
- การเคลือบ: ไม่เคลือบ, ซิงค์ร้อน dip, อีพ็อกซี่, ฟอสเฟต, หรือเคลือบตามมาตรฐานลูกค้า
- บรรจุภัณฑ์: กล่องกระดาษลูกฟูกพร้อมแผ่นกันกระแทก หรือพาเลทไม้สำหรับคำสั่งซื้อจำนวนมาก
บรรจุภัณฑ์และโลจิสติกส์
ปลอกสลักเกลียวยึดคอนกรีตจะถูกจัดเรียงในกล่องกระดาษลูกฟูกที่มีผนังสองชั้น โดยแต่ละชั้นจะมีแผ่นฟองน้ำโพลีเอทิลีนความหนา 5 mm เพื่อป้องกันการกระแทกระหว่างการขนส่ง สำหรับคำสั่งซื้อที่มีปริมาณมากเกิน 500 ชิ้น จะใช้พาเลทไม้มาตรฐานขนาด 1100×1100 mm พร้อมฟิล์มยืดพันรอบเพื่อให้สินค้าคงที่บนพาเลท ฉลากบนกล่องจะแสดงหมายเลขส่วน (Part Number), จำนวน, วันผลิต, และข้อมูลการจัดการ เช่น "Keep Dry" หรือ "Handle with Care" เพื่อลดความเสียหายที่อาจเกิดขึ้นจากความชื้นหรือการกระแทกแรง
