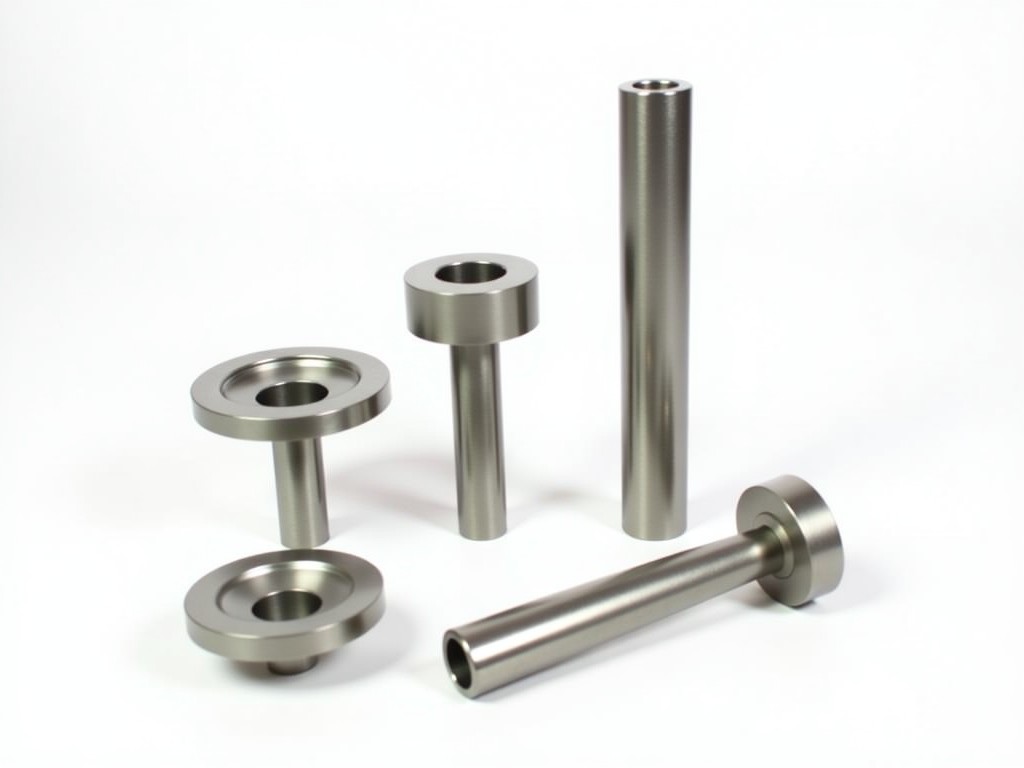

ผู้ผลิตอุปกรณ์ยึดพื้นคอนกรีตแบบถอดได้ตามสั่ง
ผู้ผลิตอุปกรณ์ยึดพื้นคอนกรีตแบบถอดได้ตามสั่ง
อุปกรณ์ยึดพื้นคอนกรีตแบบถอดได้ถูกออกแบบมาเพื่อให้สามารถติดตั้งและถอดออกได้โดยไม่ทำลายผิวคอนกรีต ทำให้เหมาะกับงานที่ต้องการความยืดหยุ่นสูง เช่น การติดตั้งเครื่องจักรชั่วคราว หรือการปรับเปลี่ยนlayout ของสายการผลิต
การออกแบบเน้นไปที่การกระจายแรงดันให้ทั่วถึงบริเวณยึด เพื่อลดความเครียดจุดเดียวและป้องกันการแตกร้าวของคอนกรีตขณะรับน้ำหนัก
หลักการออกแบบและวิศวกรรม
ตัวยึดประกอบด้วยแท่งเกลียวที่ฝังอยู่ในคอนกรีตพร้อมกับแผ่นกระจายแรงที่ทำหน้าที่เป็นฐานรับน้ำหนัก เมื่อต้องการถอดออก เพียงคลายเกลียวและดึงแท่งออกโดยไม่กระทบต่อโครงสร้างคอนกรีต
ความลึกฝังและเส้นผ่านศูนย์กลางของแท่งถูกคำนวณจากโหลดที่คาดว่าจะรับได้ โดยใช้สมการแรงดันคอนกรีตและค่าความต้านทานเฉือนของวัสดุยึด
ระบบเกลียวแบบล็อกสองทางช่วยให้สามารถยึดแน่นขณะใช้งานและปล่อยออกได้อย่างราบรื่นเมื่อต้องการถอด
ตัวเลือกวัสดุและการป้องกันการกัดกร่อน
- เหล็กคาร์บอนเกรด AISI 1045 เคลือบสังกะสีร้อนจุ่ม (HDG) สำหรับงานทั่วไปในสภาพแวดล้อมแห้ง
- สเตนเลสสตีลเกรด 316L สำหรับพื้นที่ที่มีความชื้นสูงหรือสัมผัสสารเคมี
- เหล็กผสมโครเมียมโมลิบดีนัม (4140) เคลือบฟอสเฟตและน้ำมันสำหรับงานรับโหลดสูง
การเลือกวัสดุขึ้นอยู่กับค่าความต้านทานการกัดกร่อนที่จำเป็นและขีดจำกัดการยืดตัวของวัสดุภายใต้โหลดที่คาดหวัง
กระบวนการปรับแต่งตามความต้องการโครงการ
ลูกค้าระบุข้อมูลต่อไปนี้เพื่อให้ทีมวิศวกรรมคำนวณและออกแบบ:
- โหลดแนวตั้งและแนวนอนที่คาดว่าจะรับได้ (kN)
- ขนาดเส้นผ่านศูนย์กลางและความยาวของแท่งเกลียว (mm)
- ประเภทเกลียว (เมตริก, นิ้ว) และความละเอียดเกลียว (pitch)
- สภาพแวดล้อมการใช้งาน (ในร่ม, กลางแจ้ง, สัมผัสสารเคมี)
จากข้อมูลเหล่านี้ เราจะสร้างแบบจำลองแรงดันโดยใช้ซอฟต์แวร์ FEA เพื่อยืนยันว่าความเครียดสูงสุดในคอนกรีตและตัวยึดอยู่ต่ำกว่าค่าที่อนุญาต
หลังจากได้รับการอนุมัติแบบจำลอง จะทำการผลิตต้นแบบและทดสอบดึงออกจริงเพื่อยืนยันค่าความจุที่คำนวณได้
ขั้นตอนการติดตั้งและการถอดออก
การติดตั้งเริ่มจากการเจาะรูในคอนกรีตตามขนาดที่กำหนด ทำความสะอาดฝุ่น แล้วใส่ตัวยึดลงไปโดยใช้แรงบิดที่คำนวณไว้เพื่อให้แผ่นกระจายแรงสัมผัสเต็มพื้นที่
เมื่อต้องการถอดออก ใช้ประแจหรือไขควงหมุนเกลียวในทิศทางตรงข้าม แท่งจะค่อยๆ เคลื่อนออกจากคอนกรีตโดยไม่ทำให้เกิดการแตกร้าวรอบรู
ตัวยึดสามารถนำกลับมาใช้ใหม่ได้หลายครั้งหากตรวจสอบแล้วไม่พบความเสียหายของเกลียวหรือการกัดกร่อนที่สำคัญ
การประยุกต์ใช้ในอุตสาหกรรม
เหตุผลที่อุปกรณ์นี้เหมาะกับงานอุตสาหกรรมหลายประเภทเกิดจากความสามารถในการรับโหลดสูงพร้อมทั้งรักษาความสมบูรณ์ของพื้นคอนกรีต ซึ่งลดต้นทุนซ่อมแซมและเวลาหยุดงานเมื่อต้องเปลี่ยนตำแหน่งเครื่องจักร
- การติดตั้งเครื่องจักร CNC และเครื่องกดไฮดรอลิกที่ต้องปรับตำแหน่งบ่อยครั้งตามออเดอร์ผลิตภัณฑ์
- โครงสร้างชั่วคราวสำหรับงานแสดงสินค้าและนิทรรศการที่ต้องการความเร็วในการประกอบและถอดแยก
- ฐานยึดเสาเหล็กในคลังสินค้าระบบชั้นวางพาเลทที่ต้องการความยืดหยุ่นในการขยายพื้นที่จัดเก็บ
- อุปกรณ์ยึดสำหรับสายพานลำเลียงแบบโมดูลาร์ที่ต้องเปลี่ยนความยาวหรือมุมของสายพานตามกระบวนการผลิต
ในแต่ละกรณี การออกแบบที่ถอดได้ช่วยลดความจำเป็นในการทำพื้นคอนกรีตใหม่ ซึ่งเป็นงานที่ใช้เวลาและทรัพยากรสูง
ระบบควบคุมคุณภาพและการทดสอบ
ทุกชุดผลิตผ่านการตรวจสอบมิติโดยใช้เครื่องวัดพิกัดสามแกน (CMM) เพื่อยืนยันความคลาดเคลื่อนของเส้นผ่านศูนย์กลางและความยาวอยู่ภายใน ±0.1 mm
การทดสอบแรงดึงออกทำบนเครื่องทดสอบสากล (UTM) ด้วยอัตราการโหลดคงที่ บันทึกค่าสูงสุดที่เกิดการเลื่อนของตัวยึดออกจากคอนกรีต
สำหรับวัสดุสเตนเลสสตีล ทำการทดสอบความต้านทานการกัดกร่อนด้วยการพ่นเกลือตามมาตรฐาน ASTM B117 เป็นเวลา 500 ชั่วโมง แล้วตรวจสอบการเกิดสนิมบนพื้นผิว
เอกสารรับรองการทดสอบจะถูกจัดเก็บเป็นไฟล์ดิจิทัลและสามารถส่งให้ลูกค้าตามคำขอได้ทุกเมื่อ
ตารางข้อมูลทางเทคนิค (ค่าทั่วไป)
| รายการ | ค่าทั่วไป | หมายเหตุ |
|---|---|---|
| เส้นผ่านศูนย์กลางแท่งเกลียว | 16 – 32 mm | เลือกตามโหลดออกแบบ |
| ความยาวฝังในคอนกรีต | 100 – 250 mm | ปรับตามความแข็งแรงคอนกรีต |
| ประเภทเกลียว | เมตริก M16 – M30 หรือ นิ้ว ½” – 1¼” | กำหนดได้ตามความต้องการ |
| วัสดุตัวยึด | เหล็กคาร์บอน HDG, สเตนเลส 316L, เหล็กผสม 4140 | เลือกตามสภาพแวดล้อม |
| แรงดึงออกขั้นต่ำ (kN) | 20 – 150 | ค่าที่วัดได้จากทดสอบจริง ขึ้นกับตัวแปรออกแบบ |
| อุณหภูมิใช้งาน | -20°C ถึง +80°C | สำหรับวัสดุเหล็กคาร์บอนเคลือบ |
คำถามที่พบบ่อย (FAQ)
สามารถปรับขนาดและความยาวของตัวยึดได้ตามต้องการหรือไม่?
ได้ เรารับออกแบบตามข้อมูลโหลดและขนาดรูที่ลูกค้าระบุ โดยจะทำการตรวจสอบความเหมาะสมทางวิศวกรรมก่อนผลิต
ต้องเตรียมข้อมูลอะไรบ้างก่อนขอใบเสนอราคา?
ควรแจ้งโหลดแนวตั้งและแนวนอนที่คาดว่าจะรับได้ ขนาดรูเจาะที่ต้องการ ประเภทเกลียว และสภาพแวดล้อมการใช้งาน (ในร่ม/กลางแจ้ง สัมผัสสารเคมีหรือไม่)
วัสดุที่มีให้เลือกมีอะไรบ้างและมีความแตกต่างอย่างไร?
เหล็กคาร์บอนเคลือบสังกะสีร้อนจุ่มเหมาะกับงานแห้งทั่วไป สเตนเลสสตีล 316L ทนต่อการกัดกร่อนในสภาพชื้นหรือสัมผัสสารเคมี เหล็กผสม 4140 ให้ความแข็งแรงดึงสูงสำหรับงานโหลดหนัก
กระบวนการตรวจสอบคุณภาพมีขั้นตอนอย่างไร?
เราตรวจสอบมิติด้วย CMM ทำการทดสอบดึงออกบน UTM และสำหรับวัสดุสเตนเลสทำการทดสอบพ่นเกลือตามมาตรฐาน ASTM B117 จากนั้นออกเอกสารรับรองผลการทดสอบ
มีตัวเลือกบรรจุภัณฑ์และการจัดส่งอย่างไร?
สินค้าจะบรรจุในกล่องไม้หรือพาเลทตามปริมาณ พร้อมรองรับการขนส่งทางบก ทางทะเล และทางอากาศ โดยมีการป้องกันการกระแทกและความชื้นภายในกล่อง
ระยะเวลาการผลิตทั่วไปใช้เวลาเท่าไร?
ขึ้นกับความซับซ้อนของการปรับแต่ง โดยทั่วไปอยู่ที่ 2–4 สัปดาห์หลังจากยืนยันแบบและรับมัดจำ
สามารถขอตัวอย่างผลิตภัณฑ์ก่อนสั่งผลิตจริงได้หรือไม่?
ได้ เราสามารถจัดทำตัวอย่างต้นแบบหนึ่งชิ้นเพื่อทดสอบการติดตั้งและถอดออกในสถานที่ของลูกค้า โดยมีค่าใช้จ่ายตามจริงที่เกิดขึ้นจากการผลิตตัวอย่าง
